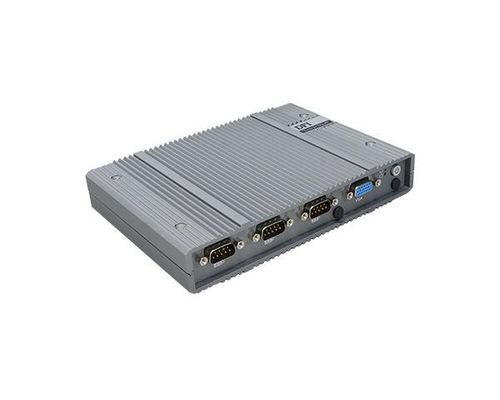

Computador embutido EC700-ASL/EC710-ASL

RS-232RS-485Display Port

Visão geral
Sistema embedded sem ventoinha baseado na série de processadores Intel® Industrial RE. Design compacto e de baixo perfil para instalações com espaço limitado. Capacidade Out-of-Band (OOB) on-board e memória DDR5 soldada. Suporta até quatro ecrãs independentes via HDMI, USB-C (DP1.2 Alt Mode) e VGA. Múltiplas portas Ethernet de alta velocidade e faixa de temperatura industrial para implementação em ambientes exigentes.

Principais características

• Design sem ventoinha para operação silenciosa e com pouca manutenção
• Tamanho compacto (opções de altura do sistema de baixo perfil)
• Processadores Intel® Industrial RE Series (vários SKUs disponíveis)
• Memória LPDDR5 on-board (8GB / 16GB soldada)
• Suporte a quatro ecrãs independentes (HDMI / USB-C / VGA)
• Suporte a gestão Out-of-Band (OOB)
• Entrada de alimentação wide-range (9–36 VDC) e suporte a temperaturas industriais

Processador
Intel® Industrial RE Series. Opções de SKU: X7433RE (4 núcleos, 1,5–3,4 GHz), X7835RE (8 núcleos, 1,3–3,6 GHz), X7213RE (2 núcleos, 2,0–3,4 GHz), X7211RE (2 núcleos, 1,0–3,2 GHz). Nota: TCC desativado por padrão no BIOS.

Memória & BIOS
Memória: 8GB / 16GB LPDDR5-4800 (soldada). BIOS: AMI SPI 256 Mbit (apenas boot UEFI).

Gráficos
Controlador: Intel® UHD Graphics. Até 32 unidades de execução; suporta OpenGL 4.6, DirectX 12, Vulkan 1.2 (Windows); Mesa 3D / OpenGL 4.6 / Vulkan 1.2 (Linux). Precisão: FP32, FP16, INT8. Compute: OpenCL 3.0. Saídas de vídeo: 1 x VGA, 1 x HDMI 1.4, 1 x USB-C (DP1.2 Alt Mode).

Armazenamento & Expansão
Armazenamento interno: 1 x M.2 2280 M key (PCIe Gen3 / SATA) — dissipador e thermal pad necessários. Expansões: 1 x M.2 2230 E key (USB 2.0 / PCIe, suporte CNVi), 1 x M.2 3042/3052 B key (USB3.0 / USB2.0 / PCIe com SIM), 1 x M.2 2242/2280 M key (PCIe/SATA; suporte PCIe x2 por projeto).

Áudio
Codec de áudio: REALTEK ALC888S.

Ethernet & Rede
Controladores: 2 x Intel i226 2.5GbE (suporte TSN por projeto), 1 x Intel i210 GbE (suporta função DFI OOB).

I/O frontal
Serial: COM1/2: RS232/422/485; COM3: RS232. Vídeo: 1 x VGA. Botões: Power, Reset. Antena: 2 furos para antena.

I/O traseiro
Ethernet: 2 x 2.5GbE RJ45, 1 x GbE RJ45 (suporte DFI OOB). Serial: COM4: RS232/DIO. USB: 3 x USB 3.2 Type-A, 1 x USB-C 3.2. Vídeo: 1 x HDMI. Áudio: 1 x 3,5 mm Line out / Mic In. Antena: 2 furos para antena.

Outras funcionalidades
Indicadores: LED de alimentação, LED de armazenamento. Watchdog: reinício programável 1–255 s via software. Segurança: suporte TPM 2.0. Alimentação: entrada 9–36 VDC; conector: DC jack 2,5 mm; bateria RTC: CR2032. SOs suportados: Windows® 10 IoT Enterprise, Windows® 11 IoT Enterprise; Linux: Ubuntu 22.04.

Ambiente & Mecânica
Temperatura de funcionamento: -40 a 60°C (com fluxo de ar 0,2 m/s). Temperatura de armazenamento: -40 a 85°C. Humidade relativa: 10–90% RH (não condensante). Construção: Alumínio + metal. Montagem: parede / VESA / DIN‑Rail (dependendo da variante). Dimensões (L x A x P): 180 x 33 x 127,8 mm (variante altura sistema 33 mm). Peso: TBD.

Normas & Certificações
Choque (operacional): 30G, IEC-60068-2-27; MIL-STD-810G. Vibração (operacional): 3 Grms, IEC 60068-2-64; MIL-STD-810G. Certificações: CE, FCC, RoHS, UKCA.

Embalagem & Origem
Lista de embalagem: 1 unidade do sistema. País de origem: Taiwan.

Especificações técnicas

• Família de produto: EC700-ASL / EC710-ASL
• CPU: Intel® Industrial RE Series (vários SKUs)
• Memória: 8GB/16GB LPDDR5-4800 (soldada)
• Gráficos: Intel® UHD Graphics (até 32 EUs)
• Armazenamento: M.2 2280 M key (PCIe Gen3 / SATA)
• LAN: 2 x 2.5GbE + 1 x 1GbE (suporte OOB)
• USB: 3 x USB 3.2 Type-A, 1 x USB-C 3.2
• Serial: até 4 portas COM (RS232/422/485/DIO)
• Saídas de display: VGA, HDMI 1.4, USB-C (DP1.2 Alt Mode)
• Entrada de alimentação: 9–36 VDC
• Temp. de operação: -40 a 60°C (com fluxo de ar especificado)
• TPM: 2.0 suportado
• Montagem: Parede / VESA / DIN‑Rail
• Certificações: CE / FCC / RoHS / UKCA
