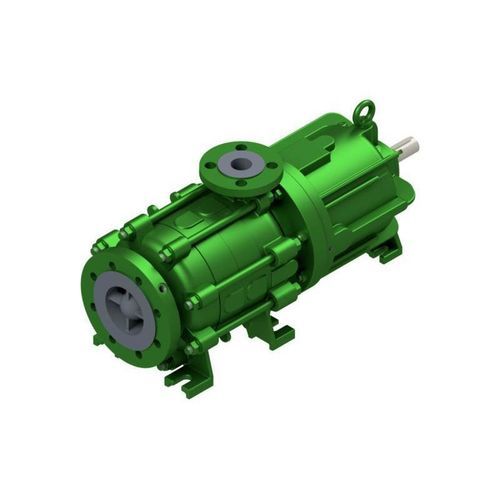

Bomba centrífuga HZMA

de combustívelpara hidrocarbonetospara produtos químicos

Descrição do produto
A série HZMA é uma bomba centrífuga mono- ou multiestágio com acoplamento magnético permanente e tomada de aspiração axial. O acoplamento magnético e a camisa de contenção isolam hermeticamente o fluido bombeado do ambiente exterior. Um fluxo de circulação interno dissipa o calor gerado pelas perdas por correntes parasitas. O eixo da bomba é suportado por casquilhos lisos em SiC no lado do produto; o eixo de acionamento assenta em rolamentos de esferas lubrificados permanentemente com graxa. Anéis de desgaste são padrão nas entradas e saídas. A compensação do empuxo axial é realizada por um disco de alívio de dupla face cujas câmaras são solicitadas tanto pela pressão de descarga como pela pressão da primeira etapa. Projetada para instalação horizontal.

Aplicações

• Petróleo & gás
• Processamento químico
• Plantas petroquímicas
• Instalações offshore
• Construção naval / marítima
• Sistemas de reabastecimento & aviação
• Armazenamento em tanques / depósitos
• Energia renovável & engenharia ambiental

Características / Especificações

• Q máx.: 600 m³/h (dependente de tamanho e velocidade)
• H máx.: 500 m (dependente de tamanho e velocidade)
• Pressão de operação: 16 bar (pressões superiores sob consulta)
• Faixa de temperatura: até 200° C (temperaturas superiores sob consulta)
• Velocidade máx.: 3500 min−1
• Vedação: acoplamento magnético (camisa de contenção)
• Instalação: horizontal
• Autoescorvamento: não
• Arranjo dos mancais: casquilhos lisos SiC no lado do produto; eixo de acionamento em rolamentos de esferas lubrificados permanentemente
• Lubrificação: graxa
• Materiais: duplex, ligas à base de Ni, ferro fundido esferoidal / aço fundido, aços austeníticos
• Normas: ISO 15783
• Proteção contra explosões: Categoria 2 / Zona 1

Notas

• * Pressões e temperaturas superiores disponíveis sob consulta.
• ** Caudal e altura dependem do tamanho da bomba e da velocidade de rotação.

Recursos de projeto

• Tipo de bomba: mono- ou multiestágio com acoplamento magnético permanente
• Aspiração: axial; orientação: instalação horizontal
• Compensação do empuxo axial: disco de alívio de dupla face
• Anéis de desgaste padrão em sucção e descarga
• Materiais e componentes internos selecionáveis conforme o fluido (corrosivo/abrasivo)
