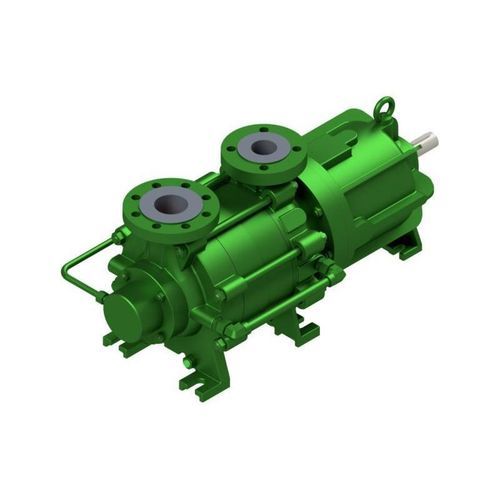

Bomba de canal lateral HZSM

para petróleode combustívelpara hidrocarbonetos

Visão geral do produto
A série HZSM é uma bomba autoescorvante, monostágio ou multietapa, com acoplamento magnético permanente. A câmara de entreferro isola hermeticamente o fluido bombeado do exterior. Um fluxo de circulação interno dissipa o calor gerado pelas perdas por correntes parasitas.

Ventilação / princípio de funcionamento
O dispositivo de ventilação opera segundo o princípio de bomba de canal lateral. Na partida, o líquido presente na bomba mistura-se com o ar na tubulação de sucção formando uma mistura líquido-gás; a roda de ventilação conduz a fração de ar para o bocante de descarga. A disposição do estágio de ventilação no lado da pressão garante a completa desareação da linha de sucção e do corpo da bomba.

Acoplamento magnético e dissipação de calor
A bomba dispõe de um acoplamento magnético permanente; a câmara de entreferro fornece a separação hermética. Um fluxo de circulação interno remove o calor gerado pelas perdas por correntes parasitas.

Rolamentos e vedação
O eixo da bomba é apoiado em mancais deslizantes em SiC no lado do produto; o eixo de acionamento possui rolamentos de esferas lubrificados a vida. Anéis de desgaste em aspiração e recalque são padrão. A vedação é efetuada pelo acoplamento magnético (separação hermética sem selo mecânico).

Compensação de empuxo axial
A compensação do empuxo axial é efetuada por um disco de alivio de dupla face cujas cavidades de alivio são solicitadas tanto pelo lado de recalque da bomba quanto pela pressão do primeiro estágio.

Aplicações

• Petróleo & Gás
• Indústria química
• Petroquímica
• Offshore
• Construção naval / Marinha
• Sistemas de abastecimento & Aviação
• Tanques / Terminais
• Energias renováveis / Engenharia ambiental

Notas técnicas
* Pressões e temperaturas superiores sob consulta. ** Desempenho dependente do tamanho e da velocidade.

Características técnicas / especificações

• Q máx.: 600 m³/h [2640 g.p.m.]**
• H máx.: 500 m [1640 ft]**
• Pressão de operação: 16 bar [232 psi]*
• Intervalo de temperatura: até 100° C [212° F]*
• Rotação máx.: 1750 min−1
• Vedação: acoplamento magnético
• Instalação: horizontal
• Boca de sucção: vertical
• Autoescorvante: sim
• Rolamentos: rolantes (acionamento), mancais deslizantes no produto (SiC)
• Lubrificação: graxa (rolamentos de esferas do acionamento lubrificados a vida)
• Materiais: Duplex, ligas à base de Ni, ferro fundido nodular / aço fundido, ferro fundido austenítico
• Normas: ISO 15783
• Proteção Ex: Categoria 2 / Zona 1
