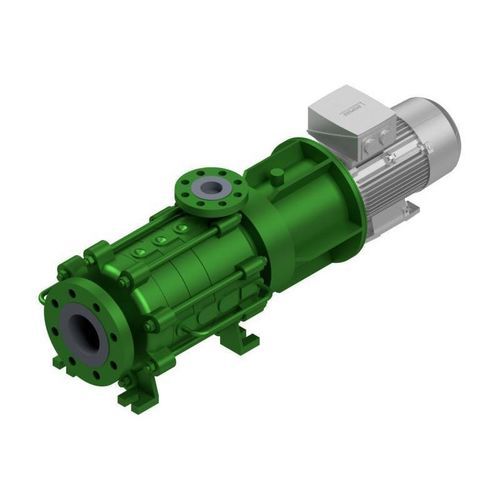

Bomba centrífuga HZMAB

para hidrocarbonetospara gásde óleo

Descrição A HZMAB é uma bomba centrífuga em porte-à-faux monostágio ou multietapa, com acoplamento magnético e bocais de sucção axial. A bomba possui acoplamento magnético permanente; a cuba de contenção hermeticamente isola o fluido bombeado. Um fluxo de circulação interno dissipa o calor gerado pelas perdas por correntes parasitas. O veio da bomba é apoiado em mancais deslizantes em SiC. Anéis de desgaste estão presentes no lado de sucção e de recalque. O equilíbrio do empuxo axial é realizado por um disco de alívio de dupla face cujas câmaras de alívio são solicitadas pela pressão de recalque e pela pressão da primeira etapa. A montagem direta do motor de acionamento elimina mancais adicionais e o acoplamento mecânico.

Aplicações

• Petróleo & Gás
• Química
• Petroquímica
• Offshore
• Construção naval / Marinha
• Abastecimento & Aviação
• Parques de armazenamento / terminais de tanques
• Energias renováveis / Engenharia ambiental

Dados técnicos

• Q máx.: 600 m³/h [2640 g.p.m.]**
• H máx.: 500 m [1640 ft]**
• Pressão de serviço: 16 bar [232 psi]*
• Temperatura: 200° C [392° F]*
• Velocidade máx.: 3500 min−1
• Vedação: acoplamento magnético
• Instalação: horizontal
• Bocal de sucção: axial
• Autoescorvante: sim
• Mancais: mancais deslizantes (SiC)
• Materiais: duplex, base Ni, fundição nodular / fundição, aço fundido austenítico
• Normas: ISO 15783
• Proteção Ex: Categoria 2 / Zona 1

Características / Especificações

• Acoplamento magnético permanente com cuba de contenção hermética
• Fluxo de circulação interno para dissipar o calor das perdas por correntes parasitas
• Mancais deslizantes SiC para o veio da bomba
• Anéis de desgaste nos lados de sucção e recalque
• Equilíbrio do empuxo axial por disco de alívio de dupla face (pressurizado pelo recalque da bomba e pela pressão da primeira etapa)
• Montagem direta do motor; sem mancais adicionais nem acoplamento mecânico necessários
• Opções de materiais para vários fluidos e aplicações: duplex, ligas à base de níquel, fundição nodular / fundição, aço fundido austenítico
• Adequada para aplicações com requisitos de proteção contra explosões (Categoria 2 / Zona 1)
• * pressões e temperaturas superiores disponíveis mediante pedido
• ** dependente do tamanho e da velocidade
