Bomba de rotor HZAR
para hidrocarbonetosde óleopara produtos químicos

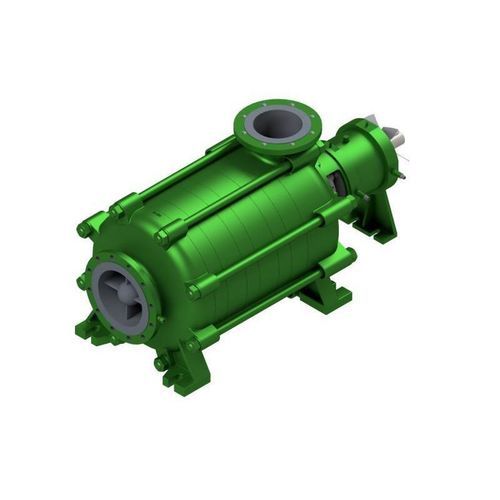

Bomba de rotor - HZAR - Dickow Pumpen GmbH & Co. KG - para hidrocarbonetos / de óleo / para produtos químicos
Bomba de rotor - HZAR - Dickow Pumpen GmbH & Co. KG - para hidrocarbonetos / de óleo / para produtos químicos
Guardar nos favoritos
Comparar
Mais informações no site da Dickow Pumpen GmbH & Co. KG

Características

Tecnologia
de rotor
Fluido
para produtos químicos, para hidrocarbonetos, de óleo
Escorva
de escorva normal
Instalação
estacionária
Setor de utilização
para a indústria química, para a indústria petroquímica, para aplicações offshore, para aplicações marítimas, para energias renováveis
Material
em aço inoxidável, em aço fundido, em liga de níquel
Tipo de proteção
para áreas perigosas
Outras características
para montagem horizontal, de múltiplos estágios, com selo mecânico, em rolamentos de esferas, de baixo NPSH, de fluxo axial
Vazão

MÍN: 0 m³/h
(0 ft³/h)

MÁX: 600 m³/h
(21.188,80003 ft³/h)

Pressão

16 bar
(232,06 psi)

Altura de recalque

MÍN: 0 m
(0'00" )

MÁX: 500 m
(1640'05" )

Temperatura do fluido

200 °C
(392 °F)

Descrição

Visão geral
A HZAR é uma bomba centrífuga monostágio ou multietapas, tipo segmentada, construída segundo API 610, versão BB4, com conexão de sucção axial. O suporte de sucção é concebido com entrada axial e o impulsor do lado da sucção possui uma seção de entrada aumentada para atingir valores de NPSH muito baixos. O equilíbrio do esforço axial realiza-se por orifícios de alívio e folgas de estrangulamento; anéis de desgaste e de folga são standard na sucção e descarga. O apoio do eixo é constituído por um rolamento de rolos cilíndricos e um par de rolamentos de esferas de contacto angular. Estão dispostas vedações de rolamento substituíveis em ambos os lados. A vedação à atmosfera é efetuada por anéis perfilados em execução metal-to-metal. A câmara de vedação está preparada para a instalação de selos mecânicos de acordo com API 682.

Aplicações
  • Petróleo & Gás
  • Química
  • Petroquímica
  • Offshore
  • Construção naval / Marinha
  • Abastecimento & Aviação
  • Tanques / Terminais de armazenamento
  • Energias renováveis / Engenharia ambiental

Documentação
Brochura (alemão) e brochura (inglês) estão disponíveis para este produto.

Características técnicas / Especificações
  • Q máx.: 600 m³/h [2640 gpm]**
  • H máx.: 500 m [1640 ft]**
  • Pressão de operação: 16 bar [232 psi]*
  • Temperatura: 200 °C [392 °F]*
  • Velocidade máx.: 3500 min−1
  • Vedação: selo mecânico
  • Instalação: horizontal
  • Conexão de sucção: axial
  • Autoescorvante: sim
  • Rolamentos: rolamento de rolos cilíndricos e par de rolamentos de esferas de contacto angular (rolamentos), mancais deslizantes
  • Lubrificação: óleo
  • Materiais: Duplex, ligas à base de Ni, fundição austenítica
  • Normas: API 610
  • Proteção Ex: Categoria 2 / Zona 1
  • Nota: * pressões e temperaturas superiores sob pedido
  • Nota: ** depende do tamanho e da velocidade
