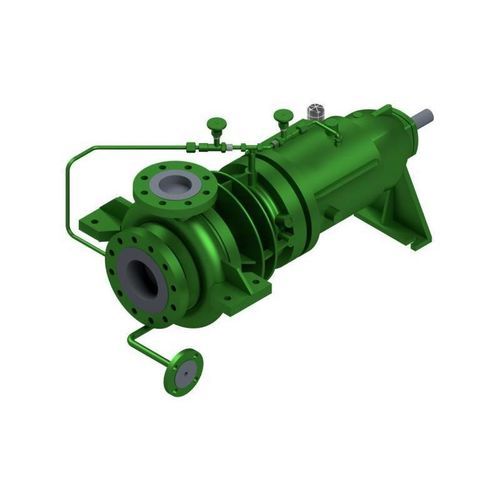

Bomba centrífuga de voluta PRMW

de óleopara óleo diatérmicode acionamento magnético

Descrição
O tipo PRMW é uma bomba de carcaça em voluta monobloco, de estágio único, em execução de processo com acoplamento magnético segundo API 685 para aplicações com óleo térmico.

Acoplamento e vedação
A bomba possui acoplamento magnético permanente; o invólucro de contenção sela hermeticamente o fluido para o exterior. Não há circulação interna. O mancal deslizante e uma seção de estrangulamento impedem a troca de produto contaminado com o meio limpo no espaço magnético. Para perdas por correntes parasitas mais elevadas, é necessário um circuito adicional de arrefecimento. A bomba não é autoescorvante e deve ser ventilada com o obturador de sucção aberto através de um dispositivo de purga.

Construção e mancais
O alojamento do mancal com aletas fundidas é concebido como peça de arrefecimento, assim as temperaturas na zona do espaço de separação permanecem significativamente abaixo da temperatura de fluxo na carcaça em voluta. A voluta possui suportes fundidos robustos para suspensão em eixo central e escoamento e ventilação soldados e flangeados. O eixo da bomba é suportado em buchas deslizantes em SiC; o eixo de acionamento está montado em rolamentos de rolos lubrificados a óleo.

Aplicações

• óleo & gás
• química
• petroquímica
• offshore
• tecnologia naval / marinha
• equipamentos de abastecimento & aviação
• sistemas de aquecimento industrial / fluido térmico
• armazenamento em tanques / parques de tanques
• energias renováveis / engenharia ambiental

Características / especificações técnicas

• Tipo: PRMW
• Construção: bomba de voluta monostágio com acoplamento magnético para aplicações com óleo térmico
• Q máx.: 1400 m³/h [6160 g.p.m.] (dependendo do tamanho e da velocidade)
• H máx.: 250 m [820 ft] (dependendo do tamanho e da velocidade)
• Pressão de operação: 40 bar [580 psi] (*pressões superiores sob consulta)
• Temperatura: 450° C [840° F] (*temperaturas superiores sob consulta)
• Velocidade máxima: 3500 min−1
• Vedação: acoplamento magnético
• Instalação: horizontal
• Autoescorvante: não
• Mancais: rolamentos (acionamento); mancal de produto do tipo deslizante (buchas deslizantes SiC para eixo da bomba)
• Lubrificação: óleo (rolamentos de rolos do eixo de acionamento)
• Materiais: duplex, ligas à base de Ni, ferro nodular / aço fundido, aço austenítico
• Padrão de projeto (acoplamento magnético): API 685
• Normas: API 682
• Proteção contra explosão: categoria 2 / zona 1
• Observação: * pressões e temperaturas superiores sob consulta; ** dependente de tamanho e velocidade
