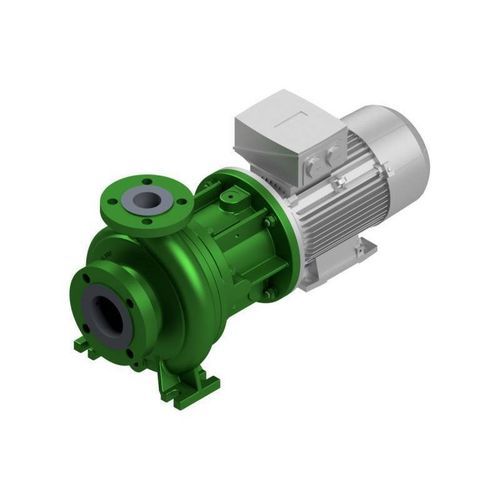

Bomba centrífuga de voluta KMB

de combustívelde óleopara produtos químicos

Visão geral do produto
O tipo KMB é uma bomba de voluta de estágio único projetada segundo as dimensões de carcaça ISO 2858. A bomba possui um acoplamento magnético permanente; o invólucro de contenção sela hermeticamente o fluido para o exterior. O eixo da bomba é suportado por um mancal liso em SiC. A montagem direta do motor elimina a necessidade de mancais adicionais e de um acoplamento mecânico.

Aplicações

• petróleo & gás
• indústria química
• petroquímica
• offshore
• construção naval / marítimo
• sistemas de abastecimento & aviação
• sistemas de aquecimento industrial / transferência de calor
• armazenamento em tanques / terminais
• energias renováveis / engenharia ambiental

Dados técnicos

• Q máx.: 100 m³/h [440 g.p.m.]**
• H máx.: 80 m [262 ft]**
• pressão de serviço: 16 / 24 / 40 bar [232 / 348 / 580 psi]*
• temperatura: até 180° C [356° F]*
• velocidade máxima: 3500 min−1
• vedação / selo: acoplamento magnético (invólucro de contenção)
• instalação: horizontal
• autoescorvamento: não
• mancal: mancal liso SiC
• lubrificação: graxa
• materiais: duplex, ligas à base de Ni, ferro nodular, aço fundido, aço austenítico
• normas: ISO 15783
• proteção contra explosão: categoria 2 / zona 1

Observações
* pressões e temperaturas mais altas sob consulta
** dependendo do tamanho e da velocidade

Características / Especificações técnicas

• Modelo: KMB
• Tipo: bomba de voluta de estágio único segundo ISO 2858 com acoplamento magnético
• Vazão (Q máx.): 100 m³/h
• Altura (H máx.): 80 m
• Opções de pressão de serviço: 16 / 24 / 40 bar
• Temperatura nominal: até 180° C
• Velocidade máx.: 3500 min−1
• Tipo de selo: acoplamento magnético (invólucro de contenção)
• Mancal: mancal liso SiC
• Orientação de instalação: horizontal
• Autoescorvamento: não
• Lubrificação: graxa
• Materiais disponíveis: duplex, ligas à base de Ni, ferro nodular, aço fundido, aço austenítico
• Normas: ISO 15783
• Proteção contra explosão: categoria 2 / zona 1
