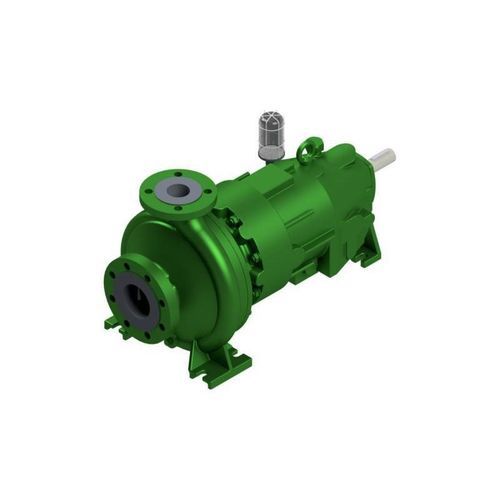

Bomba centrífuga de voluta NMR

para petróleode combustívelpara produtos químicos

Descrição do produto
A família NMB / Type NMR consiste em bombas químicas sem vedação, dimensionadas segundo ISO 2858 e equipadas com acoplamento magnético. O invólucro de contenção dividido isola hermeticamente o fluido bombeado; o calor gerado por perdas por correntes parasitas é removido por uma circulação interna. Os mancais em contacto com o produto são mancais deslizantes em SiC para operação sem lubrificação, enquanto o lado de acionamento apresenta rolamentos lubrificados a óleo. O equilíbrio do empuxo axial é assegurado hidraulicamente em toda a faixa de operação. A flange direta para motor normalizado elimina a necessidade de alinhamento de acoplamento. Estão disponíveis diversas variantes e opções de monitorização para adaptação aos requisitos do processo.

Função e projeto
Bomba monobloco de estágio único com corpo espiral e acoplamento de ímanes permanentes. O invólucro de contenção (split pot) garante a separação hermética; a recirculação interna remove o calor das perdas por correntes parasitas. Anéis de desgaste na sucção e descarga são padrão quando aplicável. O equilíbrio axial realiza-se por orifícios de alívio, furos de equilíbrio, pás traseiras ou medidas hidráulicas equivalentes conforme a configuração.

Construções especiais (disponíveis)

• Carcaça com jaqueta de aquecimento
• Corpo espiral com suspensão central
• Versão com rotor aberto e placa de desgaste
• Inducer para melhorar a capacidade de sucção

Aplicações

• Oil & Gas
• Indústria química
• Petroquímica
• Offshore
• Construção naval / Marinha
• Reabastecimento & Aviação
• Armazéns / Terminais de armazenamento
• Energia renovável / Tecnologia ambiental

Observações
O acoplamento magnético assegura contenção sem selo. Os mancais SiC em contacto com o produto permitem operação sem lubrificação; o lado de acionamento utiliza rolamentos lubrificados a óleo. A recirculação interna dissipa o calor das correntes parasitas. A flange direta para motor permite instalação compacta.

Características / Especificações técnicas

• Designação: NMB / Type NMR
• Vazão (Q max): até 1400 m³/h [6160 g.p.m.]**
• Altura (H max): até 250 m [820 ft]**
• Pressão de serviço: 16 / 24 / 40 bar [232 / 348 / 580 psi]*
• Temperatura: até 300 °C [572 °F]*
• Velocidade máx.: 3500 min−1
• Vedação: acoplamento magnético (confinamento por ímanes permanentes)
• Instalação: horizontal
• Autoescorvante: possível em configurações específicas
• Mancais: mancais deslizantes SiC no lado do produto; rolamentos lubrificados a óleo no lado de acionamento
• Lubrificação: óleo (lado de acionamento); mancais SiC do lado do produto sem lubrificação
• Materiais: Duplex, ligas à base de Ni, ferro nodular / fundição/ligas de aço, aço austenítico
• Normas: DIN EN ISO 2858, ISO 15783
• Proteção Ex: Categoria 2 / Zona 1
• Notas: * pressões e temperaturas superiores mediante pedido; ** depende do tamanho e da velocidade de rotação
