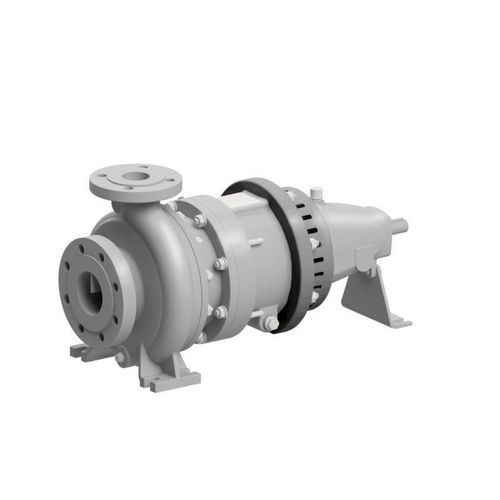

Bomba centrífuga NMX

de óleopara óleo diatérmicode acionamento magnético

Visão geral
A série NMX reúne bombas de transferência térmica de nova geração, concebidas para todos os tipos de óleos térmicos modernos. O projeto centrífugo com acoplamento magnético mantém desempenho acima dos limites operacionais habituais. A bomba é auto-desgasificante e não requer refrigeração externa, oferecendo uma solução plug-and-play que reduz o risco de operação incorreta.

Projeto e recursos de segurança
A câmara de contenção hermeticamente selada está instalada em um alojamento separado e adicionalmente selada à atmosfera com uma empaquetadura de grafite. No improvável caso de ruptura da câmara, o escape do meio bombeado é minimizado para proteger as pessoas e o ambiente. O defletor de fluxo com ventilador integrado (ffd) evita o aumento indesejado de temperatura no mancal de atrito.

Tipo
Tipo NMX — bomba de voluta monostágio com acoplamento magnético para aplicações com óleo térmico

Dados de desempenho principais
Q max: 1400 m³/h [6160 g.p.m.]**
H max: 250 m [820 ft]**
Pressão de operação: 24 bar [348 psi]*
Temperatura: 450° C [840° F]*

Aplicações

• petróleo & gás
• indústria química
• petroquímica
• instalações offshore
• sistemas de aquecimento industriais / circuitos transportadores de calor
• energias renováveis / engenharia ambiental

Especificações técnicas

• Velocidade máxima de rotação: 3500 rpm
• Vedação: acoplamento magnético (hermeticamente selado)
• Instalação: horizontal
• Autoescorvamento: não
• Mancal: mancal deslizante
• Lubrificação: óleo
• Materiais: ferro esferoidal / aço fundido, aço austenítico
• Normas: DIN EN ISO 2858, ISO 15783
• Proteção contra explosão: categoria 2 / zona 1
• Design auto-desgasificante — não requer refrigeração externa
• Câmara de contenção hermeticamente selada em alojamento separado com empaquetadura de grafite para minimizar fugas em caso de ruptura
• Defletor de fluxo com ventilador integrado (ffd) para evitar acúmulo de temperatura no mancal de atrito
• Observações: * pressões e temperaturas superiores mediante pedido; ** dependendo do tamanho e da velocidade
