Bomba centrífuga de voluta NMWR
de águade óleopara óleo diatérmico

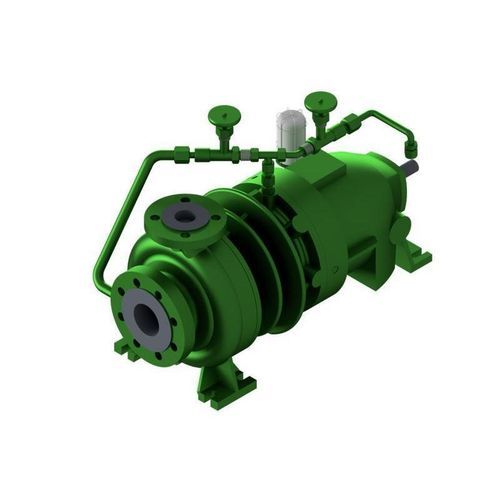

Bomba centrífuga de voluta - NMWR - Dickow Pumpen GmbH & Co. KG - de água / de óleo / para óleo diatérmico
Bomba centrífuga de voluta - NMWR - Dickow Pumpen GmbH & Co. KG - de água / de óleo / para óleo diatérmico
Guardar nos favoritos
Comparar

Características

Tecnologia
centrífuga de voluta
Fluido
de água, de óleo, para óleo diatérmico
Acionamento
de acionamento magnético
Escorva
de escorva normal
Instalação
estacionária
Setor de utilização
industrial, para a indústria química, para a indústria petroquímica, para aplicações offshore, para aplicações marítimas, para energias renováveis
Aplicações
de resfriamento, para altas temperaturas, para caldeira
Material
em ferro fundido, em aço fundido
Tipo de fluido
para óleo quente
Tipo de proteção
à prova de explosão, para áreas perigosas
Outras características
para montagem horizontal, com junta
Vazão

MÁX: 1.400 m³/h
(49.440,53341 ft³/h)

MÍN: 0 m³/h
(0 ft³/h)

Pressão

25 bar
(362,594 psi)

Altura de recalque

MÁX: 250 m
(820'02" )

MÍN: 0 m
(0'00" )

Temperatura do fluido

450 °C
(842 °F)

Descrição

Descrição
A NMWR é uma bomba de carcaça em espiral (dimensões conforme ISO 2858) com acoplamento magnético permanente, projetada para aplicações com óleo térmico. O split-pot veda hermeticamente o meio bombeado para o exterior. O alojamento dos rolamentos com nervuras fundidas funciona como elemento de refrigeração, mantendo as temperaturas na área do split-pot significativamente abaixo da temperatura de alimentação na carcaça em espiral. Não existe circulação interna; mancais de deslizamento e um trecho de estrangulamento evitam a troca de produto contaminado com o meio limpo na câmara magnética.

Observações operacionais importantes
  • Para perdas por correntes de Foucault elevadas, é necessário um circuito de refrigeração adicional.
  • Água de refrigeração não é necessária.
  • A bomba não é autoescorvante e deve ser ventilada através de um dispositivo de ventilação quando a válvula de sucção estiver aberta.

Construção / mancais / vedação
  • Acoplamento magnético (acoplamento de ímãs permanentes) como vedação; o split-pot veda hermeticamente o meio.
  • Eixo da bomba: mancais de deslizamento do lado do produto em SiC.
  • Eixo do motor: rolamentos lubrificados a óleo.
  • Anéis de desgaste são padrão nos lados de sucção e descarga.
  • Suporte de pé e suspensão centrada axialmente são variantes disponíveis.

Aplicações
  • Petróleo & Gás
  • Química
  • Petroquímica
  • Offshore
  • Construção naval / Marinha
  • Estações de abastecimento & Aviação
  • Sistemas de aquecimento industriais / transferência de calor
  • Parques de tanques / terminais de armazenamento
  • Energias renováveis / tecnologia ambiental

Características / especificações técnicas
  • Q máx.: 1400 m³/h (dependendo do tamanho e da rotação)
  • H máx.: 250 m (dependendo do tamanho e da rotação)
  • Pressão de trabalho: 25 bar (pressões superiores sob consulta)
  • Faixa de temperatura: até 450 °C (temperaturas superiores sob consulta)
  • Velocidade máx.: 3500 min−1
  • Vedação: acoplamento magnético
  • Instalação: horizontal
  • Autoescorvante: não
  • Mancais: rolamentos (lado do acionamento), mancais de deslizamento lado produto (SiC)
  • Lubrificação: óleo
  • Materiais: ferro nodular / aço fundido
  • Normas: ISO 15783
  • Proteção Ex: Categoria 2 / Zona 1
