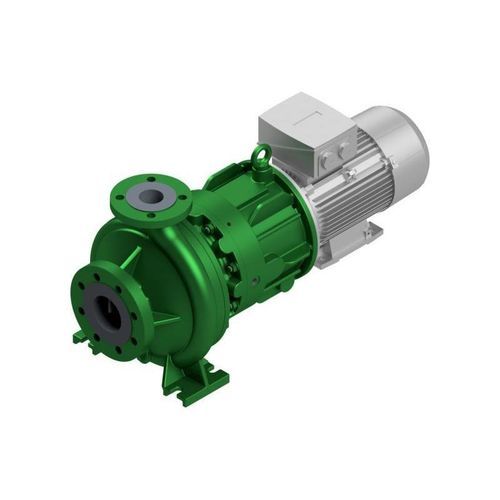

Bomba centrífuga NMB

para gásde óleopara produtos químicos

Visão geral
A NMB é uma bomba química monobloco de estágio único, construída segundo as dimensões ISO 2858 e equipada com acoplamento magnético. O corpo em vaso partido garante o encerramento hermético do fluido bombeado; correntes parasitas são conduzidas por circulação interna. O veio é apoiado por mancais tipo manga em SiC em contacto com o produto, proporcionando operação sem manutenção e sem desgaste. O equilíbrio completo do empuxo axial em toda a curva característica é assegurado pela hidráulica integrada. O motor normalizado montado diretamente elimina o alinhamento da acoplagem. Ampla gama de variantes e opções de monitorização para soluções personalizadas.

Aplicações

• Óleo & Gás
• Química
• Petroquímica
• Offshore
• Naval / Marinha
• Abastecimento & Aviação
• Centros de armazenamento / Terminales
• Energias renováveis / Engenharia ambiental

Principais características

• Tipo: NMB (bomba química monobloco conforme ISO 2858)
• Vedação: acoplamento magnético para operação sem fugas
• Motor normalizado montado diretamente (sem necessidade de alinhamento da acoplagem)
• Corpo em vaso partido para vedação hermética; circulação interna para evacuar correntes parasitas
• Mancais em SiC em contacto com o fluido (sem manutenção e resistentes ao desgaste)
• Compensação completa do empuxo axial em todo o campo através de hidráulica integrada
• Ampla oferta de variantes e opções de monitorização para soluções à medida

Dados de desempenho (típicos / máximos)

• Q máx.: 300 m³/h (dependendo da dimensão e da rotação)
• H máx.: 250 m (dependendo da dimensão e da rotação)
• Pressão de serviço: 16 / 24 / 40 bar (pressões superiores sob consulta)
• Faixa de temperatura: até 200 °C (valores superiores sob consulta)
• Rotação máx.: 3500 rpm
• Configuração: horizontal
• Autoaspirante: sim
• Mancais: rolamentos fora do fluido; mancais de luva SiC no lado do produto
• Lubrificação: graxa
• Materiais: Duplex, ligas à base de Ni, fundição nodular / fundição de aço, fundição austenítica
• Normas: DIN EN ISO 2858, ISO 15783
• Proteção Ex: Categoria 2 / Zona 1

Nota
Os valores de pressão, temperatura e caudal dependem da dimensão e da rotação; valores superiores disponíveis sob consulta.

Especificações técnicas

• Modelo: NMB
• Instalação: horizontal, motor normalizado montado diretamente
• Solução de vedação: acoplamento magnético para transferência sem fugas
• Mancais e durabilidade: mancais SiC em contacto com o produto para operação sem desgaste; rolamentos fora do fluido
• Hidráulica: compensação completa do empuxo axial integrada no campo de funcionamento
• Opções de material: Duplex, ligas à base de níquel, fundição nodular/fundição de aço, fundição austenítica
• Conformidade: ISO 2858, ISO 15783
• Proteção contra explosões: selecionável para Zona 1 / Categoria 2
