Bomba centrífuga HZS
para petróleode combustívelpara hidrocarbonetos

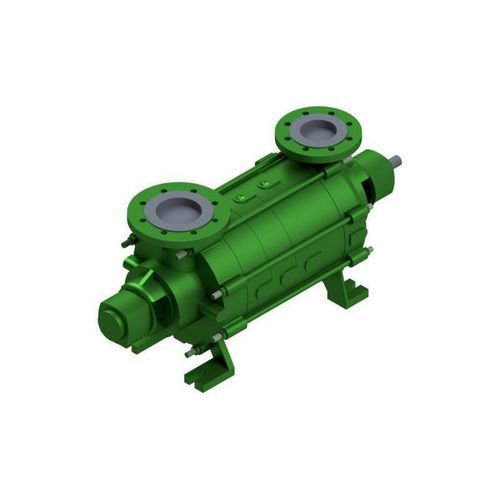

Bomba centrífuga - HZS - Dickow Pumpen GmbH & Co. KG - para petróleo / de combustível / para hidrocarbonetos
Bomba centrífuga - HZS - Dickow Pumpen GmbH & Co. KG - para petróleo / de combustível / para hidrocarbonetos
Guardar nos favoritos
Comparar
Mais informações no site da Dickow Pumpen GmbH & Co. KG

Características

Tecnologia
centrífuga
Fluido
para produtos químicos, para petróleo, para hidrocarbonetos, de combustível
Escorva
autoescorvante
Instalação
estacionária
Setor de utilização
industrial, para a indústria química, para a indústria petroquímica, para refinarias, para aplicações offshore, para aplicações marítimas, para a indústria de bens e serviços ambientais
Aplicações
de lubrificação, para aplicações industriais
Material
em ferro fundido, em aço fundido
Outras características
para montagem horizontal, de simples estágio, de múltiplos estágios, com selo mecânico, lubrificada, em rolamentos de esferas, bidirecional, de baixo NPSH
Vazão

MÁX: 600 m³/h
(21.188,80003 ft³/h)

MÍN: 0 m³/h
(0 ft³/h)

Pressão

16 bar
(232,06 psi)

Altura de recalque

MÁX: 500 m
(1640'05" )

MÍN: 0 m
(0'00" )

Temperatura do fluido

100 °C
(212 °F)

Descrição

Descrição
A Type HZS é uma bomba centrífuga autoescorvante, mono- ou multiestágio, com vedação de eixo (lubrificação: graxa). Projetada para instalação horizontal e funcionamento em sentido horário ou anti-horário, adequada para aplicações industriais que exigem autoescorvamento e elevadas alturas manométricas.

Ventilação / Funcionamento
O sistema de ventilação funciona segundo o princípio de bomba de canal lateral. Na partida, o líquido presente na bomba combina-se com o ar na tubulação de sucção formando uma mistura líquido-gás; o elemento de ventilação transporta a parcela de ar para o bocal de descarga. A disposição do estágio de ventilação no lado de pressão assegura a ventilação completa da tubulação de sucção e do corpo da bomba.

Otimização para baixos valores de NPSH
Para obter baixos valores de NPSH, o suporte de sucção é concebido como uma espiral de entrada e a turbina do lado de sucção possui uma secção de entrada alargada para melhorar o desempenho de sucção.

Construção e mancais
A compensação do empuxo axial é realizada através de perfurações de alívio e folgas de estrangulamento; anéis de desgaste são padrão nos lados de sucção e descarga. O eixo da bomba é apoiado por um rolamento de esferas cilíndrico e um rolamento de esferas de contato angular dupla face. Lubrificação: graxa.

Aplicações
  • oil & gas
  • química
  • petroquímica
  • offshore
  • tecnologia naval / marinha
  • equipamentos de reabastecimento & aviação
  • armazéns de tanques / tank farms
  • energias renováveis / engenharia ambiental

Notas
* maiores pressões e temperaturas sob pedido
** dependendo do tamanho e da velocidade

Características / especificações técnicas
  • Q máx.: 600 m³/h [2640 g.p.m.]**
  • H máx.: 500 m [1640 ft]**
  • Pressão de operação: 16 bar [232 psi]*
  • Temperatura: 100 °C [212 °F]*
  • Velocidade máxima: 2950 min−1
  • Junta / vedação mecânica: vedação mecânica
  • Instalação: horizontal
  • Autoescorvante: sim
  • Mancais: rolamento de esferas cilíndrico + rolamento de esferas de contato angular dupla face
  • Lubrificação: graxa
  • Materiais: ferro nodular / aço fundido
  • Normas: API 610, ISO 5199
  • Proteção contra explosão: categoria 2 / zona 1
