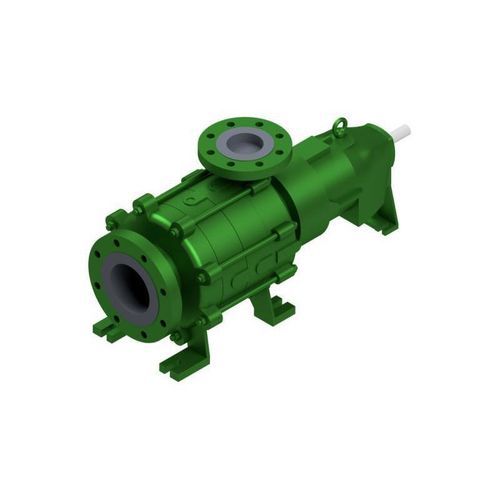

Bomba de canal lateral HZMAR

para hidrocarbonetospara gásde óleo

Descrição do produto
O HZSMAR é uma bomba por elementos mono- ou multietapa com acoplamento magnético e estágio de acionamento por canal lateral para manuseio de gases. O dispositivo de manuseio de gases funciona segundo o princípio da bomba de canal lateral: durante o transporte de gás, o aumento de pressão no estágio de canal lateral permite a reintegração do gás à fase líquida. A bomba possui um acoplamento magnético permanente; a câmara de folga assegura a vedação hermética do fluido bombeado para o exterior. O calor gerado por perdas por correntes parasitas é dissipado por um fluxo de circulação interno. O eixo da bomba é apoiado em mancais deslizantes de SiC no lado do produto e em rolamentos lubrificados a óleo no lado do acionamento. Anéis de desgaste na sucção e descarga são standard. O equilíbrio da força axial é realizado por um disco de alívio de dupla face, cujas câmaras de alívio são solicitadas tanto pela pressão do lado de descarga da bomba quanto pela pressão do primeiro estágio.

Aplicações

• Oil & Gas
• Química
• Petroquímica
• Offshore
• Construção naval / Marinha
• Sistemas de abastecimento & Aviação
• Parques de tanques / Terminais de armazenamento
• Energias renováveis / Engenharia ambiental

Dados técnicos

• Q máx.: 600 m³/h [2640 g.p.m.]
• H máx.: 500 m [1640 ft]
• Pressão de operação: 16 bar [232 psi]
• Temperatura: 100° C [212° F]
• Rotação máx.: 3500 min−1
• Vedação: acoplamento magnético
• Instalação: horizontal
• Entrada de sucção: axial
• Mancais: rolamentos (lado acionamento), mancais deslizantes SiC (lado produto)
• Lubrificação: óleo
• Materiais: Duplex, liga à base de Ni, ferro nodular / ferro fundido de aço, ferro fundido austenítico
• Normas: API 685, ISO 15783
• Proteção Ex: Categoria 2 / Zona 1

Características / Especificações

• Bomba por elementos mono- ou multietapa com acoplamento magnético
• Estágio de canal lateral para manuseio de gás e reintegração na fase líquida
• Acoplamento magnético permanente com vedação hermética da câmara de folga
• Dispersão de calor por meio de fluxo de circulação interno
• Mancais deslizantes SiC no lado produto e rolamentos lubrificados a óleo no lado acionamento
• Anéis de desgaste em sucção e descarga como standard
• Equilíbrio da força axial através de disco de alívio de dupla face
• Projetada para aplicações exigentes em Oil & Gas, Química, Petroquímica, Offshore e Marinha
