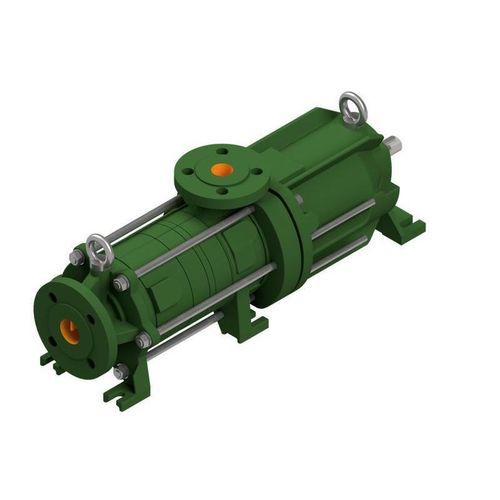

Bomba centrífuga TPM

de combustívelpara hidrocarbonetospara produtos químicos

Descrição
A bomba de roda periférica com acoplamento magnético TPM/R, frequentemente denominada bomba turbina, pertence à família das bombas centrífugas. A sua conceção e princípio de funcionamento são semelhantes aos de uma bomba de canal lateral. A TPM/R gera pressões elevadas com caudais relativamente baixos, apresenta baixos requisitos de NPSH e, quando controlada por velocidade, pode ser ajustada de forma ideal ao ponto de funcionamento. As bombas periféricas demonstram elevada tolerância ao teor de gás no meio, permitindo operação contínua mesmo em caso de desnatação ou entrada pontual de ar. Para evitar o encravamento das rodas, as bombas são equipadas em ambos os lados com anéis de corrida em SiC, que eliminam o contacto metálico entre as peças rotativas e as estacionárias. Devido ao design hermético, a TPM/R é particularmente adequada para a bombagem de meios tóxicos, explosivos e nocivos ao ambiente.

Aplicações

• Óleo & Gás
• Química
• Petroquímica
• Offshore
• Construção naval / Marinha
• Sistemas de abastecimento & Aviação
• Armazenamento em tanques / Tank farms
• Energias renováveis / Tecnologia ambiental

Observações
* pressões e temperaturas superiores sob consulta
** depende do tamanho e da velocidade

Características / especificações técnicas

• Tipo: TPM/R
• Configuração: bomba periférica monostágio ou multistágio com acoplamento magnético permanente, montagem horizontal
• Q máx.: 17 m³/h [75 g.p.m.]**
• H máx.: 400 m [1312 ft]**
• Pressão de serviço: 40 bar [580 psi]*
• Temperatura: 300° C [572° F]*
• Velocidade máx.: 3500 min-1
• Vedação: acoplamento magnético
• Montagem: horizontal
• Auto-aspirante: sim
• Rolamento: rolamentos, lado produto com mancal deslizante
• Materiais: Duplex, ligas base Ni, aço fundido austenítico, ferro fundido nodular
• Normas: ISO 15783
• Proteção Ex: Categoria 2 / Zona 1
