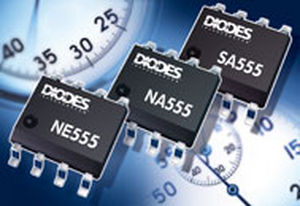

Circuito integrado temporizador 0.5 MHz, 4.5 - 16 V | SA555

“ Estes dispositivos são circuitos do sincronismo da precisão capazes de produzir o tempo de atraso ou a oscilação exata. No tempo de atraso ou no modo monostable de operação, o intervalo programado é controlado por uma única rede externo do resistor e do capacitor. No modo astable de operação, a frequência e o ciclo de dever podem ser controlados independentemente com os dois resistores externos e um único capacitor externo. Os níveis do ponto inicial e do disparador são normalmente dois terços e um terço, respectivamente, de VCC. Estes níveis podem ser alterados por meio do terminal da controle-tensão. Quando o disparador entrou quedas abaixo do nível do disparador, o flip-flop é ajustado, e a saída vai altamente. Se a entrada de disparador está acima do nível do disparador e a entrada do ponto inicial está acima do nível de ponto inicial, o flip-flop está restaurado e a saída é baixa. A entrada restaurada (da RESTAURAÇÃO) pode cancelar todas entradas restantes e pode ser usada para iniciar um ciclo cronometrando novo. Quando a RESTAURAÇÃO vai baixo, o flip-flop está restaurado, e a saída vai baixa. Quando a saída é baixa, um trajeto da baixo-impedância está fornecido entre a descarga (DISCH) e a terra. O circuito de saída é capaz da corrente do naufrágio ou da fonte até 200mA. A operação é especificada para fontes de 5V a 15V. Com uma fonte 5-V, os nível de saída são compatíveis com entradas de TTL. Os NE555, os SA555 e os NA555 são fornecidos em um pacote pequeno do pino do esboço 8 (SO-8). \ /html”
