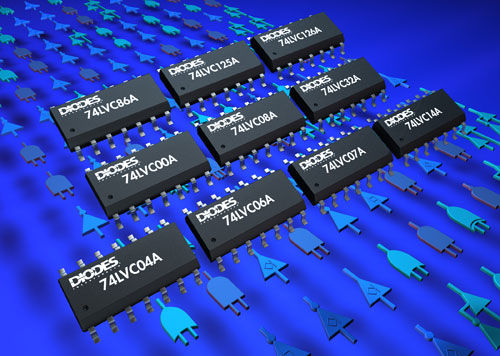

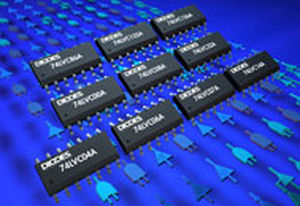

Porta lógica convencional 1.65 - 5.5 V | 74LVC04A

“ O 74LVC04A fornece seis amortecedores independentes do inversor. O dispositivo é projetado para a operação com uma escala da fonte de alimentação de 1.65V a 5.5V. As entradas são tolerantes a 5.5V permitindo que este dispositivo seja usado em um ambiente misturado da tensão. O dispositivo é especificado inteiramente para aplicações parciais do poder para baixo usando IOFF. Os circuitos de IOFF desabilitam a saída que impede danificando o recuo atual quando o dispositivo é posto para baixo. Características e benefícios Escala larga da tensão de fonte de 1.65V a 5.5V Dissipadores ou fontes 24mA em VCC = 3.3V Consumo da baixa potência do CMOS IOFF apoia a operação do modo do Parcial-poder-Para baixo As entradas ou as saídas aceitam até 5.5V As entradas podem ser conduzidas por 3,3 V ou 5.5V permitindo aplicações da tradução da tensão. A proteção do ESD excede JESD 22 modelo de máquina do 200-V (A115-A) modelo do corpo humano do 2000-V (A114-A) o excede 1000-V carregou o modelo do dispositivo (C101C) A trava-Acima excede 250mA por JESD 78, classe II Escala de opções do pacote SO-14 e TSSOP-14 disponíveis no composto moldando verde (nenhuns Br, Sb) \ Sem chumbo do revestimento/RoHS Compliant \ /html”
