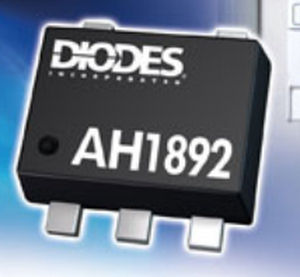

Sensor de proximidade de efeito Hall 1.6 - 3.6 V, 4.3 µA | AH1892

analógicominiatura

“ O AH1892 é uma escala magnética (Bop \ /Brp) Omnipolar que selecionável do micropower o interruptor de efeito hall IC com interno levanta e puxa para baixo a capacidade, projetada para o equipamento do consumidor que varia dos celulares portáteis e a pilhas e dos PCes portáteis aos aparelhos eletrodomésticos e às aplicações industriais. Para apoiar microcontroladores do equipamento a pilhas e da baixa tensão, o AH1892 pode operar-se sobre a escala da fonte de 1.6V a 3.6V e usa um sistema cronometrando hibernando para minimizar o consumo de potência. A corrente média da fonte é somente 4.3μA típico em 1.8V. Baseado na arquitetura e no ESD estabilizados interruptor inversor de 8kV nos pinos da fonte e da saída, o AH1892 fornece soluções seguras e robustas sobre a escala de funcionamento inteira. Para minimizar o espaço do PWB o AH1892 é empacotado no pequeno e o pacote U-WLB0707-4 (CSP 0.71mm x 0.71mm típicos) ou SOT553 leaded do perfil baixo a saída é ativado com um polo norte ou sul da suficiente força de campo magnético. O usuário pode selecionar uma de duas faixas magnéticas da sensibilidade através do pino de BSEL sem a adição de todos os componentes externos permitindo uma solução flexível mas pequena. A faixa seleta pode ser hardwired ou mudado - - na mosca através de uma fonte da lógica tal como um microcontrolador. Quando a densidade de fluxo magnético (b) é maior do que opera o ponto (Bop), a saída estará girada em (ponto baixo puxado) e guardada até que B esteja mais baixo do que o ponto da liberação (Brp). \ /html”
