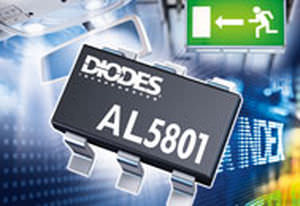

Driver de LED de luz 100 V, 350 mA | AL5801

“ O AL5801 combina um MOSFET do N-canal 100V com um transistor pre-inclinado de NPN para fazer um motorista pequeno simples do diodo emissor de luz da pegada. A corrente do diodo emissor de luz é ajustada por um resistor externo conectado do pino de REXT (4) ao pino da terra (6), o transistor pre-inclinado interno desenvolve aproximadamente 0.56V através do resistor externo. A saída do aberto-dreno AL5801 pode operar-se de 1.1V a 100V permitindo o de operar-se de 5V às fontes de alimentação 100V sem componentes adicionais. O escurecimento de PWM da corrente do diodo emissor de luz pode ser conseguido conduzindo o pino DIAGONAL (1) com um MOSFET externo do transistor do aberto-coletor NPN ou do N-canal do aberto-dreno. O AL5801 está disponível em um pacote SOT26 e é ideal para conduzir correntes do diodo emissor de luz até 350mA. Características e benefícios Tensão da referência do pino do feedback VRSET = 0.56V em +25ºC -40 à variação da temperatura de +125ºC 1.1V à saída do aberto-dreno 100V O coeficiente negativo da temperatura VRSET reduz automaticamente a corrente do diodo emissor de luz em altas temperaturas SOT26: Disponível no composto moldando verde (nenhuns Br, Sb) Baixa impedância térmica SOT26 com frame de cobre da ligação \ /html”
