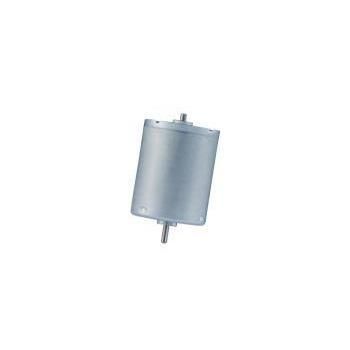

Motor sem escovas RB-2430-9C series

BLDC6 V12 V

Visão geral do produto
RB-2430-9C é um motor DC sem escovas (BLDC) da classe 24 mm com corpo alongado de 30,8 mm e construção com rotor externo. O circuito magnético mais longo e o espaço adicional para enrolamento aumentam a densidade de torque (série máx. até 76 g·cm) mantendo formato compacto. Indicado para acionamentos pequenos de alta precisão e carga em equipamentos médicos e industriais.

Pontos chave para compradores técnicos

• Categoria de produto: Motores DC sem escovas (BLDC)
• Modelo: RB-2430-9C (variantes N-01 a N-04)
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicações típicas: ferramentas cirúrgicas elétricas, centrífugas médicas, bombas, válvulas elétricas, bombas de vácuo, dispositivos de cuidados pessoais

Sinais de especificação

• Diâmetro: classe 24 mm
• Comprimento do corpo (alongado): 30,8 mm
• Rotor externo (alta inércia)
• Torque máximo (série): até 76 g·cm

Personalização e aquisição
Suporte OEM/ODM para tensão de operação, velocidade nominal, afinação de torque, tipo/ comprimento do eixo, padrão de montagem, opções de cabos/conectores, pré-instalação de caixa de engrenagens/encoder e metas de EMC/ruído. Preço e prazos confirmados após validação de aplicação, especificações e quantidades.

Aplicações-alvo e soluções

• Dispositivos médicos: ferramentas cirúrgicas, centrífugas médicas, monitores eletrônicos de pressão arterial — design sem escovas reduz EMI e aumenta confiabilidade.
• Controle de fluidos & pequenos acionamentos: válvulas elétricas, bombas de vácuo, bombas de ar/água, dispositivos de massagem — saída estável sob cargas variáveis.

Especificações técnicas
Fonte: folha de dados KWC RB-2430-9C. Personalização avançada disponível.
Modelo | Faixa de tensão de operação | Tensão nominal | Velocidade sem carga | Velocidade em eficiência máxima | Torque em eficiência máxima | Saída (em eficiência máxima)
RB-2430-9C-N-01 | 5.0V - 9.0V | 6.0V | 4800 rpm | 3694 rpm | 34.5 g·cm | 1.31 W
RB-2430-9C-N-02 | 6.0V - 12.0V | 9.0V | 5300 rpm | 4184 rpm | 47.8 g·cm | 2.05 W
RB-2430-9C-N-03 | 9.0V - 16.0V | 12.0V | 8010 rpm | 6800 rpm | 66.7 g·cm | 4.40 W
RB-2430-9C-N-04 | 19.0V - 26.0V | 24.0V | 7800 rpm | 6280 rpm | 76.0 g·cm | 4.90 W

Notas de projeto
O design de rotor externo oferece maior momento de inércia, proporcionando estabilidade de velocidade e torque superior em cargas variáveis. Verificar limites térmicos e ciclo de trabalho para operação contínua em alta carga.

Qualidade & produção

• Produção direta de fábrica com ferramentaria interna e montagem automatizada.
• Teste de ruído e corrente a 100%; conformidade RoHS/REACH.
• Capacidade flexível para amostras, pequenos lotes e produção em volume.

Características / Resumo técnico

• Modelo: série RB-2430-9C
• Marca: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Tipo de motor: DC sem escovas (BLDC), rotor externo
• Diâmetro: ≈24 mm; Comprimento do corpo: 30.8 mm
• Torque máx. da série: até 76 g·cm
• Tensões e velocidades disponíveis: ver especificações técnicas
• Aplicações típicas: ferramentas cirúrgicas, centrífugas médicas, bombas, válvulas elétricas, bombas de vácuo, dispositivos de cuidado pessoal
• Personalizações: faixa de tensão, velocidade, torque, forma/ comprimento do eixo, opções de montagem, integração caixa de engrenagens/encoder, cabos, otimização EMC/ruído
