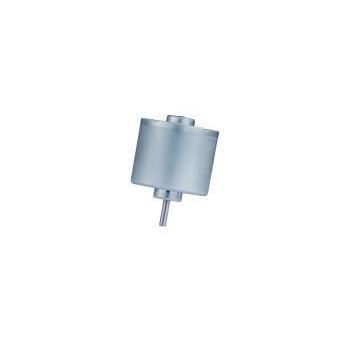

Motor sem escovas RB-3630-68 series

BLDC6 V12 V

Visão geral do produto
RB-3630-68 é um motor DC sem escovas (BLDC) de rotor externo de 36 mm projetado para aplicações compactas que exigem funcionamento suave em baixa velocidade. Aplicações típicas: cortinas motorizadas, caixas eletrônicos (ATM), máquinas de venda automática e válvulas. O corpo estendido de 30 mm aumenta a inércia rotacional e a capacidade de torque até 170.8 g·cm.

Fatos-chave para compradores de engenharia

• Categoria de produto: Motores DC sem escovas
• Família de motor: Rotor externo BLDC
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicações típicas: cortinas motorizadas, ATM, vending machines, válvulas

Sinais de especificação

• Diâmetro: 36 mm
• Torque: até 170.8 g·cm

Personalização e notas de sourcing
A KWC Motor oferece personalização OEM/ODM para tensão, velocidade, torque, design do eixo, opções de cabo/conector, integração de caixa de engrenagens, encoder e metas EMC/ruído. Preço e prazos finais são definidos após confirmação de aplicação, especificações e quantidade.

Aplicações alvo & soluções
Com rotor externo de 36 mm e corpo estendido de 30 mm, o RB-3630-68 fornece alta inércia e torque (torque no ponto de máxima eficiência até 170.8 g·cm). Indicado para:

• Casa inteligente & controle de segurança: cortinas motorizadas, portas/janelas automáticas, controladores de iluminação, sistemas de controle de acesso — operação silenciosa com redução de cogging em baixas rotações.
• Automação financeira & comercial: módulos de retirada de dinheiro ATM, vending machines, válvulas elétricas — solução de perfil baixo e alto torque para controlo mecânico preciso.

Especificações técnicas
* Fonte dos dados: datasheet KWC RB-3630-68. Personalização avançada disponível para tensão, velocidade e comprimento de eixo.

Tabela de especificações
Modelo | Faixa de tensão de operação | Tensão nominal | Velocidade sem carga | Velocidade em eficiência máx. | Torque em eficiência máx. | Potência (em eficiência máx.)
RB-3630-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3630-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3630-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3630-68-N-04 | 5.8V - 12.0V | 6.0V | 3000 rpm | 2300 rpm | 102.0 g·cm | 2.42 W

Notas de personalização
Comprimento e forma do eixo, padrão de furos de montagem, pré-montagem de engrenagens/encoder, e medidas EMC podem ser adaptadas às necessidades do projeto. Prazos e preços dependem das especificações confirmadas e da quantidade do pedido.

Perguntas frequentes de compra

• MOQ: Pedidos flexíveis. Amostras 1–5 pcs; runs piloto 100–500 pcs; produção em massa tipicamente a partir de 1.000 pcs.
• Desenhos / Datasheet: Datasheet PDF e desenhos disponíveis sob pedido.
• Embalagem: Blister trays industriais e caixas reforçadas; embalagem paletizada para exportação disponível.

Características / especificações técnicas

• Série de modelos: RB-3630-68
• Tipo de motor: Rotor externo 36 mm Brushless DC (BLDC)
• Diâmetro: 36 mm
• Comprimento do corpo: 30 mm
• Torque máximo reportado: até 170.8 g·cm (dependendo da variante)
• Tensões nominais disponíveis: 6.0V, 12.0V, 24.0V
• Velocidades sem carga por variante: 2950 rpm, 4680 rpm, 11900 rpm, 3000 rpm
• Potências em máxima eficiência por variante: 2.42 W, 3.2 W, 5.6 W, 15.9 W
• Aplicações típicas: cortinas motorizadas, ATM, vending machines, válvulas, portas/janelas automáticas, controladores de iluminação, sistemas de controlo de acesso
• Personalização suportada: tensão, velocidade, torque, design do eixo, integração de caixa de engrenagens, encoder, condutores/terminais, metas EMC/ruído
• Qualidade: testes 100% ruído e corrente; conformidade RoHS/REACH
