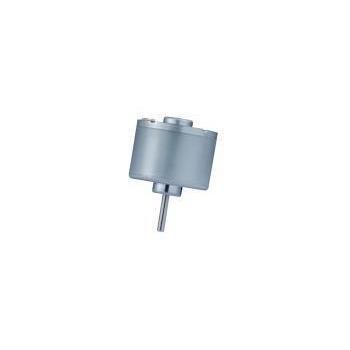

Motor sem escovas RB-3626-68 series

CCBLDC12 V

Visão geral do produto
RB-3626-68 é um motor DC brushless (BLDC) de rotor externo projetado para aplicações compactas que exigem alta densidade de torque e baixa vibração. Diâmetro nominal 36 mm e corpo plano de 26 mm; o torque no ponto de máxima eficiência pode alcançar até 170,8 g·cm dependendo da variante.

Pontos-chave para engenharia e compras

• Categoria de produto: Motores DC brushless (BLDC)
• Família: Rotor externo BLDC
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicações típicas: caixas eletrônicos, máquinas de venda, equipamentos de escritório, bombas, dispositivos de cuidado pessoal

Sinais de especificação

• Diâmetro: 36 mm
• Comprimento do corpo: 26 mm
• Torque (eficiência máxima): até 170.8 g·cm (dependendo do modelo)

Aplicações alvo e soluções
O design de rotor externo e o perfil compacto do RB-3626-68 oferecem maior inércia rotacional e densidade de torque do que unidades de rotor interno de mesmo tamanho, permitindo acionamento estável e de baixo ruído em espaços reduzidos. Integrações típicas:

• Automação financeira & escritório: ATMs, vending, impressoras, projetores — movimento preciso em invólucros compactos.
• Medicina & cuidados pessoais: microp bombas, válvulas elétricas, massageadores, barbeadores elétricos — redução de vibração e ruído.

Especificações técnicas (modelos e desempenho)
Model | Faixa de tensão de operação | Tensão nominal | Velocidade sem carga | Velocidade na eficiência máxima | Torque na eficiência máxima | Potência (na eficiência máxima)
RB-3626-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3626-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3626-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3626-68-N-04 | 8.0V - 26.0V | 9.0V | 2800 rpm | 1900 rpm | 137.7 g·cm | 2.69 W

Personalização e notas de integração

• Opções OEM/ODM: faixas de tensão, ajuste de velocidade/torque, design do eixo (D-shaft, rosqueado), comprimento e padrões de montagem.
• Opções de pré-montagem: engrenagens, parafuso sem fim, encoders, cabos e conectores personalizados.
• Contramedidas EMC/ruído e integração de encoder ou placa de controle disponíveis conforme requisitos do projeto.

Comparação (itens selecionados)
Item de comparação | KWC RB-3626-68 (Rotor externo) | Motor 36mm rotor interno padrão
Suavidade do torque | Excelente (alta inércia) | Padrão
Saída de torque | Forte (Máx 170.8 g·cm) | Limitada pela configuração do rotor
EMI | Baixa (sem faíscas) | Maior em tipos com escovas
Comprimento do corpo | 26 mm (design plano) | Geralmente mais longo

Notas de compra & fabricação

• MOQ & amostras: Flexível; amostras 1–5 pcs disponíveis; lotes piloto 100–500 pcs; produção em massa recomendada a partir de ~1.000 pcs.
• Embalagem: Blister trays industriais + caixas reforçadas; paletização para exportação disponível.
• Qualidade & testes: Inspeção 100% incluindo testes de ruído e corrente; conformidade RoHS/REACH. Prazo típico de amostra 7–14 dias.

Características / especificações técnicas

• Família de modelos: RB-3626-68
• Tipo de motor: BLDC rotor externo
• Diâmetro: 36 mm
• Comprimento do corpo: 26 mm
• Torque máximo reportado: até 170.8 g·cm
• Faixas de tensão de operação: 8.0V–26.0V conforme submodelo
• Tensões nominais: 9.0V, 12.0V, 24.0V
• Velocidade sem carga: ~2.800–11.900 rpm conforme submodelo
• Potência (na eficiência máxima): ~2.69 W–15.9 W conforme submodelo
• Escopo de personalização: tensão, velocidade, torque, comprimento/tipo de eixo, padrões de montagem, pré-montagem de engrenagens/encoder, medidas EMC/ruído
