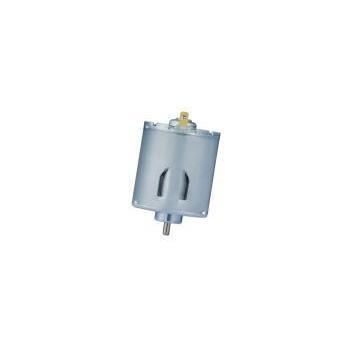

Motor CC RS-3640ST series

de corrente contínuacom escovas6 V

Visão geral do produto
O RS-3640ST é um motor DC com escovas de 36 mm de diâmetro e 40 mm de comprimento de corpo, fabricado pela KWC Motor. Opera numa ampla faixa de tensão (configurações típicas 6V–36V) e oferece torque de bloqueio de aproximadamente 700 g·cm, adequado para aplicações com espaço reduzido que exigem torque elevado em baixas rotações.

Fatos-chave para compradores técnicos

• Categoria de produto: Motores DC com escovas
• Família de motor: Motor DC com escovas
• Marca / fabricante: KWC Motor
• Aplicações típicas: mecanismos de dispensação em máquinas de venda automática, bombas de diafragma, ferramentas elétricas compactas

Principais especificações

• Diâmetro: 36 mm
• Comprimento do corpo: 40 mm
• Faixa de tensão de operação: 6V – 36V (dependendo da variante)

Aplicações alvo & soluções
O RS-3640ST da classe 36 mm entrega maior torque e funcionamento mais suave em baixa rotação comparado à série de 28 mm. O corpo compacto de 40 mm adapta-se a espaços axiais limitados e fornece torque adequado para dispensação, bombeamento e pequenos sistemas de acionamento.

Máquinas de venda automática e equipamentos comerciais
Projetado para mecanismos de canal/espiral e pequenos equipamentos comerciais (por exemplo, máquinas de café). Em combinação com uma caixa de engrenagens, o RS-3640ST fornece torque estável em baixa rotação para dispensação precisa e intervalos de serviço prolongados.

Bombas de ar & ferramentas elétricas
Adequado para bombas de diafragma e bombas de precisão, compressores compactos industriais/médicos e ferramentas manuais compactas. A ampla capacidade de tensão e a potência dependente da variante (aprox. 3,9–7,2 W) suportam operação contínua ou intermitente conforme restrições térmicas e ciclo de uso.

Especificações técnicas (exemplos)
Modelo | Tensão de operação | Tensão nominal | Velocidade sem carga | Velocidade em Eficiência Máx. | Potência | Torque de bloqueio
RS-36403ST-151805 | 6.0V – 36.0V | 24.0V | 5,700 rpm | 4,613 rpm | 5.59 W | 688 g·cm
RS-36403ST-2480 | 6.0V – 36.0V | 12.0V | 6,450 rpm | 5,131 rpm | 7.15 W | 727 g·cm
RS-36403ST-15245 | 12.0V – 36.0V | 24.0V | 4,000 rpm | 3,305 rpm | 3.93 W | 666 g·cm
RS-36403ST-22125 | 6.0V – 24.0V | 12.0V | 4,000 rpm | 3,226 rpm | 4.20 W | 704 g·cm

Notas de personalização
Diâmetro do eixo padrão 3,175 mm (1/8"), comprimento do corpo 40 mm. Enrolamentos, material das escovas, comprimento/geometria do eixo, componentes de supressão EMC/EMI, opções de conector/cabo e integração de caixa de engrenagens podem ser customizados. Especificações finais e preços dependem da aplicação confirmada, quantidades e opções escolhidas.

Perguntas frequentes de compra (selecionadas)

• P: Este é um motor 540?
  R: Não exatamente. O RS-3640ST tem 36 mm de diâmetro (semelhante à classe 540), mas comprimento de corpo menor (40 mm vs ~50 mm de um 540 típico), sendo mais indicado para projetos com espaço limitado, mantendo características de torque elevadas.
• P: É adequado para máquinas de venda de 24V?
  R: Sim. A variante RS-36403ST-15245 é projetada para sistemas 24V e, quando combinada com uma caixa de engrenagens adequada, fornece velocidade e torque adequados para dispensação.

Características / Resumo técnico

• Modelo: RS-3640ST (variantes disponíveis)
• Diâmetro: 36 mm
• Comprimento do corpo: 40 mm
• Faixa de tensão de operação: 6.0V – 36.0V (dependendo da variante)
• Torque de bloqueio típico: até ~700 g·cm (varia por variante)
• Potência típica: ~3,93 W – 7,15 W (dependendo da variante)
• Velocidades sem carga (exemplos): 4,000 – 6,450 rpm
• Diâmetro do eixo (padrão): 3,175 mm (1/8")
• Customizável: enrolamentos, eixo, material das escovas, componentes EMC, integração de engrenagens, conectores
