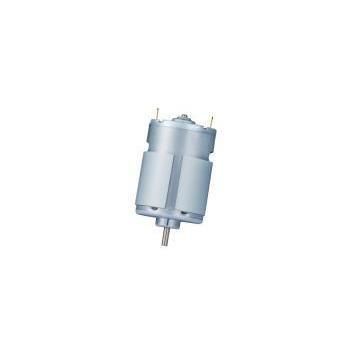

Motor CC RS-3650ST series

com escovas36 V3 V

Visão geral do produto
A série RS-3650ST é um motor DC com escovas da classe 36 mm (padrão 540/550) com comprimento de corpo de 50 mm e enrolamento ST otimizado para alto torque. Suporta ampla faixa de tensão (3 V–36 V), variantes chegam a ~37 W e torques de bloqueio próximos a 2,3 kg·cm. Aplicações típicas incluem atuadores automotivos, controlo eletrônico de borboleta e eletrodomésticos de alta potência.

Pontos-chave para compradores e engenheiros

• Categoria de produto: motores DC com escovas
• Família de motor: série RS-3650ST (classe 36 mm)
• Brand / manufacturer: KWC Motor
• Aplicações típicas: atuadores de assento automotivo, ETC, aspiradores potentes, modelos RC, bombas

Especificações principais

• Diâmetro: 36 mm
• Comprimento do corpo: 50 mm (padrão)
• Faixa de tensão: 3 V – 36 V (dependendo da variante)
• Potência de saída: até 37,35 W (ex. RS-36505ST-6013)
• Torque de bloqueio: até ≈2,3 kg·cm (referência de série)
• Diâmetro do eixo: 3,175 mm (padrão)

Aplicações alvo e soluções
A família RS-3650ST destina-se a ambientes de alta carga e alta fiabilidade, onde são necessários torque elevado em baixa rotação e formato compacto. Áreas recomendadas:

• Atuadores elétricos automotivos — ajuste de bancos, controlo eletrônico de borboleta: variantes com alto torque de arranque e opções EMC para automóvel.
• Modelos RC e eletrodomésticos de alta potência — RC de competição, aspiradores potentes, bombas: algumas variantes alcançam 31.500 rpm e ~37 W.

Tabela de desempenho de modelos selecionados
Modelo | Faixa de tensão | Tensão nominal | Velocidade sem carga | Velocidade @ eficiência máx. | Potência | Torque de bloqueio
RS-36503ST-7517 | 3.0 V – 7.2 V | 6.0 V | 21,900 rpm | 18,250 rpm | 23.82 W | 1460 g·cm
RS-36503ST-5042 | 6.0 V – 12.0 V | 12.0 V | 18,000 rpm | 15,302 rpm | 30.49 W | 2076 g·cm
RS-36505ST-6013 | 6.0 V – 12.0 V | 12.0 V | 31,500 rpm | 26,420 rpm | 37.35 W | 2363 g·cm
RS-36505ST-2585 | 12.0 V – 36.0 V | 24.0 V | 9,400 rpm | 8,040 rpm | 22.25 W | 1567 g·cm

Notas de personalização
Diâmetro de eixo padrão 3,175 mm e corpo 50 mm. Opções: eixo em D, eixo duplo, cabos pré-soldados, capacitores/varistores para supressão EMC, conectores, integração de caixa de engrenagens e enrolamentos alternativos para baixa rotação/alto torque ou ampla faixa de tensão. Prazos e preços dependem de especificação, quantidade e opções.

Fabricação, qualidade e fornecimento
Dimensões segundo 540/550 para intercambialidade. Produção em linhas automatizadas com inspeção 100% para ruído e corrente. Materiais e processos conformes RoHS / REACH quando aplicável.

Características / especificações técnicas

• Família de modelos: RS-3650ST
• Classe de diâmetro: 36 mm
• Comprimento do corpo: 50 mm (padrão)
• Faixa de tensão: 3 V – 36 V
• Potência representativa: até ≈37,35 W
• Velocidade sem carga ex.: até 31.500 rpm
• Torque de bloqueio ex.: até ≈2363 g·cm (≈2,3 kg·cm)
• Diâmetro do eixo: 3,175 mm
• Enrolamento: ST para alto torque; enrolamentos personalizados disponíveis
• Personalização: suporte OEM/ODM para tensão, velocidade, torque, eixo, cabo/conector, caixa de engrenagens, EMC
