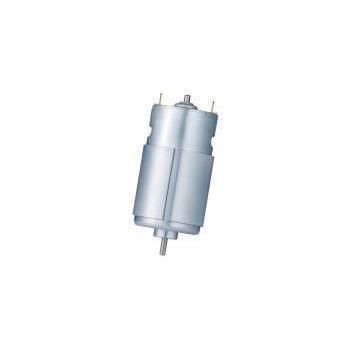

Motor CC RS-3657CS series

com escovas

Visão geral do produto RS-3657CS
RS-3657CS é um motor DC com escovas da classe 36 mm e comprimento de carcaça de 57 mm. Série HVDC concebida para alimentação DC retificada direta 100V–240V, aplicada em secadores profissionais, máquinas de costura domésticas, mixers portáteis e aparelhos similares. Desempenho típico até 18.200 rpm e até 34 W dependendo da variante.

Fatos-chave para compradores de engenharia

• Categoria de produto: Motores DC com escovas
• Família de motor: Motor DC com escovas
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicações típicas: secadores profissionais, máquinas de costura domésticas, mixers portáteis, aspiradores

Sinais de especificação

• Diâmetro: 36 mm
• Comprimento de carcaça: 57 mm
• Tensão: 100V–240V (HVDC, variante dependente)
• Velocidade: até 18.200 rpm (dependendo do modelo)
• Potência de saída: até 34 W (dependendo do modelo)

Customização e notas de sourcing
A KWC Motor oferece personalização OEM/ODM para bobinagem (tensão), velocidade, torque, projeto do eixo, cabos/conectores, integração de caixa de redução e metas de EMC/ruído. Diâmetro do eixo 3,175 mm; comprimento de carcaça 57,0 mm. Parâmetros de bobinagem podem ser ajustados para redes locais (110V/220V/230V). Cotação após confirmação de aplicação, especificações, quantidade e requisitos de customização.

Aplicações centrais & soluções

• Secadores profissionais & ferramentas de ar quente: O modelo RS-3657CS-10180 atinge até 18.200 rpm e ~30 W; corpo mais longo melhora a suavidade de funcionamento e reduz vibrações no punho.
• Máquinas de costura & eletrodomésticos de cozinha: Variantes HVDC fornecem alto torque de arranque; o rotor de 57 mm lida com cargas maiores como tecidos grossos ou misturas viscosas.

Especificações técnicas (resumo do datasheet)
Fonte: datasheet KWC RS-3657CS. Série HVDC — considerar distâncias de fuga e classe de isolamento na seleção.

Tabela de modelos
Model | Operating Voltage Range | Nominal Voltage | No-Load Speed | Speed at Max Efficiency | Output Power | Stall Torque
RS-3657CS-1583 | 100V – 120V | 100V | 14,500 rpm | 11,730 rpm | 21.08 W | 1,125 g·cm
RS-36570S-13100 | 100V – 120V | 120V | 16,200 rpm | 13,590 rpm | 24.02 W | 1,519 g·cm
RS-3657CS-06450 | 220V – 240V | 220V | 5,830 rpm | 4,985 rpm | 8.6 W | 1,156 g·cm
RS-3657CS-10180 | 100V – 230V | 230V | 18,200 rpm | 15,640 rpm | 18.43 W | 1,335 g·cm

Notas
A série requer ponte retificadora para converter AC em DC. As variantes HV geralmente utilizam escovas de carbono com vida útil estimada de 200–500 horas, dependendo da carga e do ciclo de trabalho. Verificar condições térmicas e perfil de carga para a aplicação alvo.

caractéristiques / spécifications techniques

• Modelo: RS-3657CS
• Diâmetro: 36 mm
• Comprimento de carcaça: 57 mm
• Faixa de tensão: 100V–240V (HVDC, variante)
• Velocidade sem carga: até 18.200 rpm
• Potência de saída: até 34 W
• Torque de stall: ~1,125–1,519 g·cm
• Diâmetro do eixo: 3,175 mm
• Aplicações típicas: secadores profissionais, máquinas de costura domésticas, mixers portáteis, aspiradores
• Personalização: bobinagem, eixo, conectores, integração de caixa de redução, metas EMC/ruído
