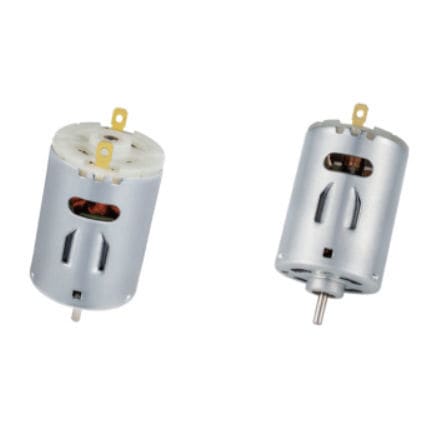

Motor CC RS-3650SS series

com escovas48 V2,4 V

Visão geral do produto
RS-3650SS é um motor DC com escovas de 36 mm de diâmetro e comprimento do corpo de 50 mm (classe 540/550), produzido por KWC Motor, Dongguan KWC Machinery Co., Ltd. Suporta ampla faixa de tensão e é usado em aspiradores portáteis, bombas de ar/água e veículos e barcos RC. Variantes vão desde versões de alto torque em baixa rotação até versões de alta rotação até ~29.500 rpm e até 52 W de potência.

Fatos chave para compradores de engenharia

• Categoria de produto: motores DC com escovas
• Família: motor DC com escovas
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicações típicas: aspiradores portáteis, bombas ar/água, infladores portáteis, carros/ barcos RC e propulsores subaquáticos

Sinais de especificação

• Diâmetro: 36 mm
• Comprimento do corpo: 50 mm (padrão para variantes RS-3650SS)
• Tensão: 2,4 V–48 V (dependente do modelo; faixa ampla, personalização disponível)
• Velocidade: até ~30.000 rpm dependendo do modelo e tensão
• Potência de saída: até ~52 W

Personalização e notas de sourcing
A KWC Motor oferece personalização OEM/ODM para tensão, velocidade, torque, projeto do eixo, cabo/conector, integração de caixa de engrenagens, requisitos de controlo e metas de EMC/ruído. Preços e prazos são fornecidos após confirmação da aplicação, especificações, quantidade e requisitos de personalização. Enrolamentos customizados e afinação de desempenho disponíveis para a ampla faixa de tensão.

Aplicações alvo e soluções

• Geral: bombas, válvulas e aplicações de consumo ou RC que exijam formato de motor de 36 mm
• Modelos RC: adequado para carros RC, barcos RC e propulsores subaquáticos; ex. RS-36503SS-6032 atinge ~29.500 rpm com >50 W
• Bombas ar/água e aspiradores: usado em infladores portáteis, bombas de diafragma e aspiradores de mão; comprimento do estator de 50 mm permite maior torque para manter a velocidade sob carga

Especificações técnicas RS-3650SS (da folha de dados)
Modelo | Faixa de tensão operacional | Tensão nominal | Velocidade sem carga | Velocidade @ Eficiência Máx. | Potência de saída | Torque de bloqueio
RS-36503SS-7515 | 2,4 V–4,8 V | 3,6 V | 21.500 rpm | 16.644 rpm | 23,7 W | 614 g·cm
RS-36503SS-6032 | 6,0 V–12,0 V | 12,0 V | 29.500 rpm | 24.016 rpm | 52,1 W | 1.138 g·cm
RS-36505SS-2780 | 12,0 V–24,0 V | 12,0 V | 5.000 rpm | 4.120 rpm | 7,27 W | 977 g·cm
RS-36505SS-19150 | 12,0 V–48,0 V | 24,0 V | 5.600 rpm | 4.500 rpm | 9,20 W | 815 g·cm

*Notas de personalização: diâmetro do eixo padrão 3,175 mm; D-shaft, eixo duplo e componentes de supressão EMC/EMI disponíveis mediante pedido.*

Características / especificações técnicas

• Série / Modelo: RS-3650SS
• Diâmetro externo: 36 mm
• Comprimento do estator / corpo: 50 mm (padrão)
• Faixa de tensão: 2,4 V–48 V (dependente do modelo)
• Velocidades sem carga típicas: ~5.000 rpm até ~29.500 rpm
• Potência máxima de saída: até ~52,1 W
• Exemplos de torque de bloqueio: 614 g·cm, 1.138 g·cm, 977 g·cm, 815 g·cm
• Diâmetro do eixo: 3,175 mm (padrão; opções D-shaft e eixo duplo disponíveis)
• Aplicações típicas: aspiradores portáteis, bombas ar/água, infladores portáteis, bombas de diafragma, carros/barcos RC, propulsores subaquáticos
• Conformidade / qualidade: materiais ROHS / REACH; inspeção 100% com testes de ruído e corrente
