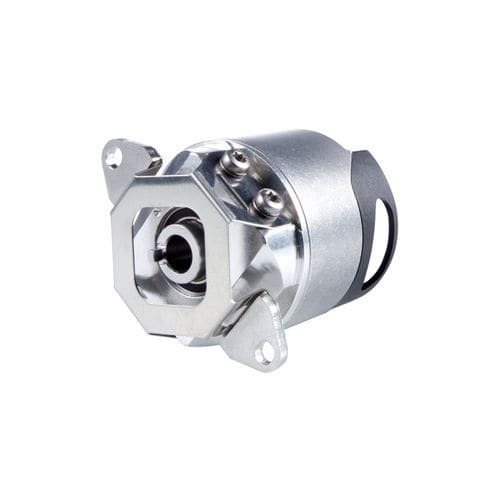

Encoder rotativo absoluto ECN 1100

mecânicoDRIVE-CLiQ5 Vcc

Codificadores rotativos absolutos com rolamento integrado Acoplamento do estator para superfície plana Tolerância axial até ±0,5 mm Eixo oco cego Precisão de posicionamento até ± 60'' 8 388 608 posições/volta Funcionalidade multivolta para até 4096 voltas Temperatura máxima de funcionamento: 115 °C Interfaces: EnDat e DRIVE-CLiQ Acoplamento direto do eixo O eixo oco permite que o codificador rotativo seja acoplado diretamente ao eixo correspondente. Não é necessário um acoplamento adicional do rotor. A elevada rigidez resultante permite maiores larguras de banda no circuito de controlo, reduz a imprecisão e simplifica a instalação. Segurança funcional Os codificadores rotativos desta série estão disponíveis com segurança funcional e uma ligação mecânica segura. Uma vez integrados numa aplicação com segurança até ao nível SIL 2, minimizam as avarias e facilitam o funcionamento seguro de máquinas e sistemas. Acoplamento flexível O acoplamento do estator compensa a folga entre o motor e o codificador rotativo, corrigindo assim de forma fiável a imprecisão. É possível compensar até mesmo a inclinação e a folga axial. O acoplamento do estator também facilita a montagem numa superfície plana. Design compacto Os encoders da série ECN/EQN 1100 apresentam elevada fiabilidade e robustez num design compacto. A sua pegada reduzida torna-os ideais para espaços de instalação apertados.
