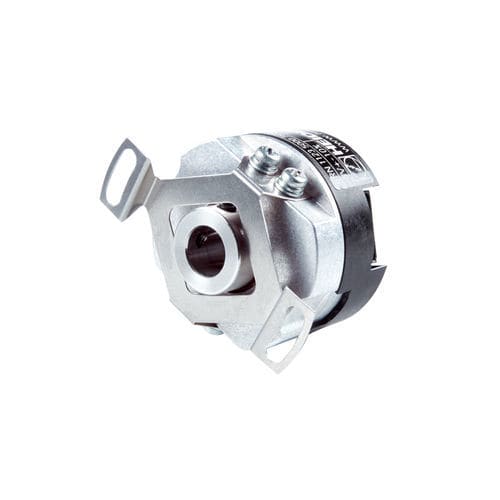

Encoder rotativo incremental ERN 1123

CANpor vias de comutação5 Vcc

Codificador rotativo incremental com rolamento integrado Tolerância axial até ±0,15 mm Eixo oco Precisão de posicionamento até ±130" Até 8192 períodos de sinal por revolução Temperatura máxima de funcionamento: 90 °C Interface: TTL Acoplamento direto do eixo O eixo oco permite que o codificador rotativo seja acoplado diretamente ao eixo correspondente. Não é necessário um acoplamento adicional do rotor. A elevada rigidez resultante permite maiores larguras de banda no circuito de controlo, reduz a imprecisão e simplifica a instalação. Sinais de comutação em bloco Para além dos sinais TTL, os codificadores rotativos desta série também emitem sinais de comutação em bloco U, V e W para controlo direto da comutação. Estes codificadores rotativos podem, portanto, ser utilizados diretamente na maioria dos componentes eletrónicos a jusante para controlo do motor. Acoplamento flexível O acoplamento do estator compensa a folga entre o motor e o codificador rotativo, corrigindo assim de forma fiável a imprecisão. É possível compensar até mesmo a inclinação e a folga axial. O acoplamento do estator também facilita a montagem numa superfície plana. Design compacto Os codificadores desta série apresentam elevada robustez e fiabilidade num design compacto, com um diâmetro exterior de apenas 35 mm. A sua pequena pegada torna-os ideais para espaços de instalação reduzidos.
