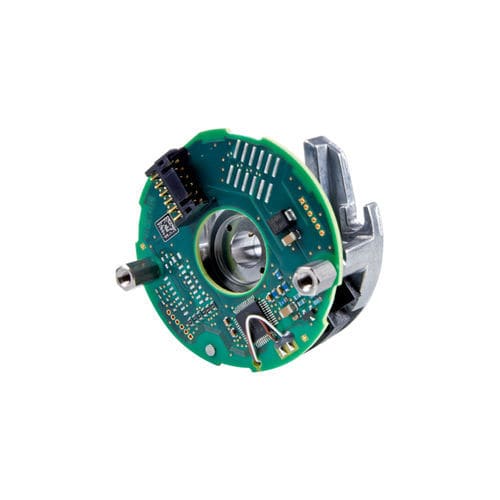

Encoder rotativo incremental ERO 1200

mecânicode eixo oco5 Vcc

Transdutores rotativos incrementais sem rolamento incorporado Tolerância axial de até ±0,2 mm Eixo oco através do eixo Composto por uma unidade de digitalização e disco graduado Precisão de posicionamento de até ±60" Temperatura máxima de funcionamento: 100 °C Interfaces: 1 VPP e TTL Diâmetro da carcaça ≈ 52 mm Design robusto Seu eixo oco permite que estes codificadores rotativos sejam acoplados diretamente ao eixo de acoplamento. Não é necessário nenhum acoplamento de rotor adicional. A alta rigidez resultante permite maiores larguras de banda no loop de controle, reduz a imprecisão e simplifica a instalação. Desenho modular Os codificadores rotativos desta série consistem em uma unidade de leitura e um conjunto disco/cubo. Como estes encoders são sem fricção, não é exercido qualquer binário de arranque adicional. Sua precisão de posicionamento é determinada em grande parte pelo número de linhas selecionadas para o disco graduado quando encomendado. Altas velocidades de eixo O design modular sem rolamento integrado permite altas velocidades mecânicas de até 25.000 rpm. A velocidade do eixo permitida eletricamente surge da freqüência máxima de saída e da contagem de linha selecionada do conjunto disco/cubo. Design compacto Os codificadores rotativos desta série apresentam alta robustez e confiabilidade em um design compacto, com um diâmetro externo de 52 mm. As pequenas dimensões e a leitura sem contacto tornam esta série de codificadores rotativos muito versátil.
