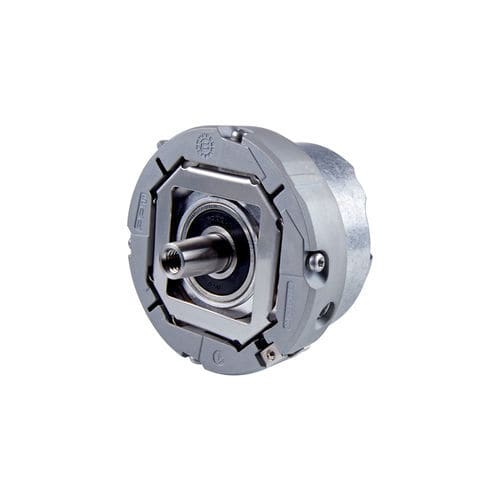

Encoder rotativo incremental ERN 1300

por vias de comutação24 Vccrobusto

Codificadores rotativos incrementais com rolamento integrado Elevada tolerância axial de até ±0,5 mm Eixo cónico Precisão de posicionamento muito elevada, de até ±16" Temperatura máxima de funcionamento: 120 °C Interface: 1 VPP e TTL Concepção robusta O eixo cónico permite que o codificador rotativo seja acoplado diretamente ao eixo correspondente. Não é necessário qualquer acoplamento adicional do rotor. A elevada rigidez resultante permite larguras de banda mais elevadas no circuito de controlo, reduz a imprecisão e simplifica a instalação. Acoplamento flexível O acoplamento do estator compensa a folga entre o motor e o codificador rotativo, corrigindo assim de forma fiável a imprecisão. É possível compensar até mesmo a inclinação e a folga axial. O acoplamento do estator também facilita a montagem e é compatível com os modelos ECN/EQN 1300 e ECI/EBI/EQI 1300. Sinais de comutação Para além dos sinais de saída incrementais, os codificadores rotativos desta série também emitem sinais de comutação sinusoidais ou em blocos para controlo direto da comutação. Não são necessários sensores Hall adicionais para o controlo do motor. Padrão comprovado Os codificadores rotativos desta série oferecem elevada fiabilidade e tecnologia aperfeiçoada num design altamente robusto. Há décadas que um grande número destes encoders tem vindo a provar o seu valor com sucesso em indústrias e elevadores em todo o mundo. Posicionamento preciso Os encoders rotativos com rolamento integrado e acoplamento do estator garantem uma precisão consistentemente elevada. Graças a componentes combinados de forma ideal, é possível atingir precisões do sistema de até ±16 segundos de arco.
