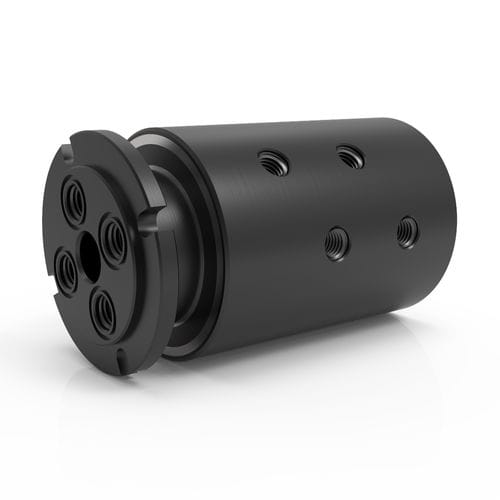

Junta rotativa para água GP 4

para óleopara produtos químicospara gás

Descrição do produto
As uniões rotativas de 4 passagens GP Series transferem quatro passagens de fluido independentes simultaneamente, permitindo a transmissão combinada de ar/gás, fluido de arrefecimento, óleo hidráulico ou outros meios compatíveis. A tecnologia de vedação é projetada para vácuo e pressões bidirecionais. A construção padrão utiliza aço carbono com acabamento em óxido preto; variantes em aço inoxidável estão disponíveis para meios corrosivos ou aplicações à base de água.

Principais características

• Quatro passagens independentes para transferência simultânea de vários meios
• Vedação adequada para condições de vácuo e pressão bidirecional
• Carcaça e eixo em aço carbono (óxido preto); opções em aço inoxidável para resistência à corrosão
• Opções de conexão: NPT e BSPP (modelos NPT podem incluir prensa de vedação com junta O-ring na face; modelos BSPP não oferecem esta opção)
• Configuração única do eixo nos modelos GP NPT para instalação simplificada e montagem flush opcional
• Projetado para integração direta com anéis coletores elétricos para combinar transferência de fluido e elétrica/energia/sinal
• Várias classificações de pressão e velocidade na família GP para atender aos requisitos da aplicação

Pressão / Série

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20.000 PSI [1.375 BAR] — HPS
• Outros — Personalizado

Velocidade / Série

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Outros — Personalizado

Tipo de conexão / Série

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Pressão média — HPS
• Outros — Personalizado

Meios compatíveis / Série

• Ar/Gás — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Químicos — GPS, SCS, HPS
• Fluido de arrefecimento — SE, GP, GPS, SCS, HPS
• Água DI/da torneira — GPS, SCS, HPS
• Grau alimentar — SCS
• Óleo/Hidráulico — SE, GP, GPS, SCS, HVH, HPS
• Vapor — Personalizado
• Água/Glicol (com inibidores) — SE, GP, GPS, SCS, HPS
• Outros — Personalizado

Configurações (exemplos)

• GP-140 — Conexão: 1/8"-27 NPT (também G1/8" BSPP); Tamanho da passagem: 0,156" [3,962 mm]; Diâmetro: 2,687" [68,25 mm]; Comprimento: 4,696" [119,28 mm]; Furo passante: Nenhum; Torque mínimo: 1,9 ft-lbs [2,58 Nm]
• GP-141 — Conexão: 1/8"-27 NPT (também G1/8" BSPP); Tamanho da passagem: 0,156" [3,962 mm]; Diâmetro: 2,937" [74,6 mm]; Comprimento: 4,735" [120,27 mm]; Furo passante: 0,500" [12,7 mm]; Torque mínimo: 3,2 ft-lbs [4,34 Nm]
• GP-240 — Conexão: 1/4"-18 NPT (também G1/4" BSPP); Tamanho da passagem: 0,250" [6,35 mm]; Diâmetro: 3,187" [80,95 mm]; Comprimento: 6,118" [155,40 mm]; Furo passante: Nenhum; Torque mínimo: 6,6 ft-lbs [8,95 Nm]
• GP-241 — Conexão: 1/4"-18 NPT (também G1/4" BSPP); Tamanho da passagem: 0,250" [6,35 mm]; Diâmetro: 3,750" [95,25 mm]; Comprimento: 6,327" [160,71 mm]; Furo passante: 0,750" [19,05 mm]; Torque mínimo: 9,5 ft-lbs [12,88 Nm]
• GP-340 — Conexão: 3/8"-18 NPT (também G3/8" BSPP); Tamanho da passagem: 0,375" [9,525 mm]; Diâmetro: 3,875" [98,43 mm]; Comprimento: 6,980" [177,29 mm]; Furo passante: Nenhum; Torque mínimo: 9,5 ft-lbs [12,88 Nm]
• GP-341 — Conexão: 3/8"-18 NPT (também G3/8" BSPP); Tamanho da passagem: 0,375" [9,525 mm]; Diâmetro: 4,187" [106,35 mm]; Comprimento: 7,372" [187,25 mm]; Furo passante: 0,750" [19,05 mm]; Torque mínimo: 11,9 ft-lbs [16,13 Nm]
• GP-440 — Conexão: 1/2"-14 NPT (também G1/2" BSPP); Tamanho da passagem: 0,500" [12,7 mm]; Diâmetro: 4,250" [107,95 mm]; Comprimento: 8,247" [209,47 mm]; Furo passante: Nenhum; Torque mínimo: 11,9 ft-lbs [16,13 Nm]
• GP-441 — Conexão: 1/2"-14 NPT (também G1/2" BSPP); Tamanho da passagem: 0,500" [12,7 mm]; Diâmetro: 4,937" [125,4 mm]; Comprimento: 8,592" [218,24 mm]; Furo passante: 0,750" [19,05 mm]; Torque mínimo: 20,3 ft-lbs [27,52 Nm]
• GP-540 — Conexão: 3/4"-14 NPT (também G3/4" BSPP); Tamanho da passagem: 0,750" [19,05 mm]; Diâmetro: 5,250" [133,35 mm]; Comprimento: 9,730" [247,14 mm]; Furo passante: Nenhum; Torque mínimo: 20,3 ft-lbs [27,52 Nm]
• GP-641 — Conexão: 1"-11.5 NPT (também G1" BSPP); Tamanho da passagem: 1,000" [25,4 mm]; Diâmetro: 7,187" [182,55 mm]; Comprimento: 12,190" [309,63 mm]; Furo passante: 1,000" [25,4 mm]; Torque mínimo: 40,7 ft-lbs [55,18 Nm]

Opções disponíveis

• Modificações personalizadas e opções de montagem
• Integração com anéis coletores elétricos para combinar transferência de fluido e elétrica/energia/sinal
• Várias variantes de série e faixas de pressão/velocidade na família de produtos

Observações

• Meios água/glicol ou refrigerantes devem conter inibidores de corrosão quando especificado; meios óleo/hidráulico devem ser à base de petróleo salvo indicação contrária
• Vida útil operacional e torque requerido dependem do tipo de meio, velocidade de rotação e ciclo de trabalho; o torque para girar aumenta com alguns meios e em funcionamento a seco
• Aplicações em serviço contínuo próximas à velocidade máxima ou com temperaturas elevadas podem requerer materiais de vedação alternativos e seleção adequada da série

Especificações técnicas

• Pressão máxima: 7.500 PSI [515 BAR]
• Velocidade máxima: 500 RPM
• Vácuo máximo: 30 HG
• Faixa de temperatura: 0° F a 220° F [-18° C a 105° C]
• Material do corpo: aço carbono (óxido preto); opção inoxidável disponível
• Material do eixo: aço carbono (óxido preto); opção inoxidável disponível
• Tipos de conexão: NPT e BSPP (varia por modelo; modelos NPT podem oferecer opção de prensa com junta O-ring na face)
• Número de passagens: 4 passagens independentes
• Meios compatíveis: Ar/Gás, Fluido de arrefecimento, Óleo/Hidráulico, Água/Glicol (com inibidores), Químicos (séries selecionadas), Água DI/da torneira (séries selecionadas), Grau alimentício (séries selecionadas)
• Integrável com anéis coletores elétricos padrão para transferência combinada fluido/eléctrica
