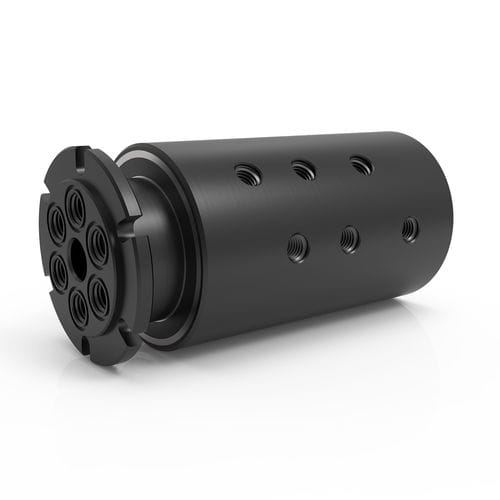

Junta rotativa para água GP 6

para óleopara vácuopara gás

Visão geral do produto
As uniões rotativas GP Series de 6 passagens fornecem seis passagens de fluxo independentes para transferência simultânea de diferentes meios. Empregam tecnologia de vedação especializada adequada para serviço a vácuo e pressões bidirecionais. A construção padrão é em aço carbono com acabamento em óxido negro; modelos em aço inoxidável estão disponíveis para resistência à corrosão e para transferência de água ou meios corrosivos. Modelos com rosca NPT incluem uma configuração de eixo que permite montagem via passagens roscadas ou através de alojamentos para anel O para montagem nivelada. Modelos com rosca BSPP não estão disponíveis com alojamentos para anel O. A série GP foi projetada para integração direta com anéis coletores elétricos para combinar transferência de fluido com energia, sinal ou dados.

Principais características

• Seis passagens de fluxo independentes para transferência simultânea multi‑fluidos
• Projeto de vedação especializado para serviço a vácuo e pressão bidirecional
• Carcaça e eixo em aço carbono com acabamento em óxido negro; versões em inox disponíveis
• Modelos NPT: configuração de eixo única que permite montagem rosqueada ou por alojamento com anel O
• Modelos BSPP: não oferecidos com alojamentos para anel O
• Compatível com anéis coletores elétricos para combinar fluidos com energia, sinal ou dados

Resumo das especificações
Pressão máxima — mapeamento por série
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] — SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] — HPS
Outros — Sob medida

Velocidade máxima — mapeamento por série
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Outros — Sob medida

Tipo de conexão — mapeamento por série
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Média pressão — HPS
Outros — Sob medida

Meios adequados — mapeamento por série
Ar/Gás — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Químicos — GPS, SCS, HPS
Refrigerante — SE, GP, GPS, SCS, HPS
Água DI/da torneira — GPS, SCS, HPS
Grau alimentício — SCS
Óleo/Hidráulico — SE, GP, GPS, SCS, HVH, HPS
Vapor — Sob medida
Água/Glicol — SE, GP, GPS, SCS, HPS

Configurações disponíveis

• GP-161 — 1/8"‑27 NPT [G1/8"‑28 BSPP] — Passagem Ø 0.156" [3.962 mm] — Diâmetro 3.187" [80.95 mm] — Comprimento 6.483" [164.67 mm] — Através do furo 0.500" [12.7 mm] — Torque mín. 6 ft‑lbs [8.13 Nm]
• GP-261 — 1/4"‑18 NPT [G1/4"‑19 BSPP] — Passagem Ø 0.250" [6.35 mm] — Diâmetro 4.000" [101.6 mm] — Comprimento 8.175" [207.65 mm] — Através do furo 0.750" [19.05 mm] — Torque mín. 9.8 ft‑lbs [13.29 Nm]
• GP-361 — 3/8"‑18 NPT [G3/8"‑19 BSPP] — Passagem Ø 0.375" [9.525 mm] — Diâmetro 4.250" [107.95 mm] — Comprimento 8.963" [227.66 mm] — Através do furo 0.750" [19.05 mm] — Torque mín. 13.1 ft‑lbs [17.76 Nm]
• GP-460 — 1/2"‑14 NPT [G1/2"‑14 BSPP] — Passagem Ø 0.500" [12.7 mm] — Diâmetro 4.937" [125.4 mm] — Comprimento 10.000" [254.0 mm] — Através do furo: Nenhum — Torque mín. 22.3 ft‑lbs [30.23 Nm]
• GP-561 — 3/4"‑14 NPT [G3/4"‑14 BSPP] — Passagem Ø 0.750" [19.05 mm] — Diâmetro 6.437" [163.5 mm] — Comprimento 13.230" [336.04 mm] — Através do furo 1.000" [25.4 mm] — Torque mín. 43.3 ft‑lbs [58.71 Nm]

Notas
Meios água/glicol ou refrigerante devem conter inibidores de corrosão. Óleos/hidráulicos devem ser à base de petróleo. A vida operacional depende da velocidade de rotação e do ciclo de serviço. Aplicações que operam próximas à velocidade máxima em serviço contínuo, ou acima de 220°F [105°C] (ou água acima de 212°F [100°C]) exigem materiais de vedação alternativos.

Especificações técnicas

• Pressão máxima: até 7.500 PSI [515 BAR] (varia conforme a série)
• Velocidade máxima: até 500 RPM (varia conforme a série)
• Vácuo máximo: 30 HG
• Faixa de temperatura: 0°F a 220°F [-18°C a 105°C]
• Material do corpo: aço carbono (óxido negro); opções em inox disponíveis
• Material do eixo: aço carbono (óxido negro); opções em inox disponíveis
• Tipos de conexão: NPT, BSPP (outras conexões disponíveis em séries selecionadas)
• Meios adequados: ar/gás, refrigerante, óleo/hidráulico, água/glicol (com inibidores); modelos selecionados para químicos, água DI/da torneira, grau alimentício
• Números de peça disponíveis: GP‑161, GP‑261, GP‑361, GP‑460, GP‑561
