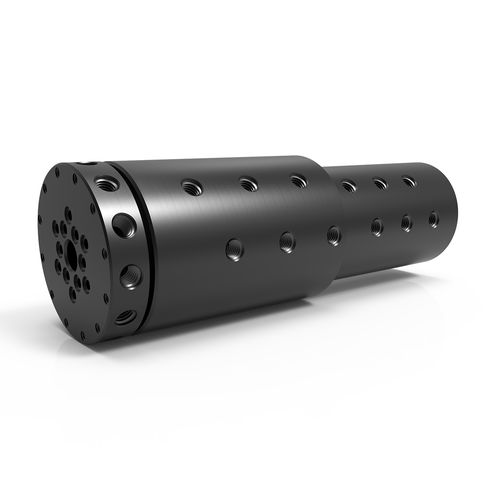

Junta rotativa para água GP 12

para óleopara vácuopara gás

Visão geral do produto
As uniões rotativas GP Series de 12 passagens fornecem doze vias de fluxo independentes numa única unidade rotativa, permitindo a transferência simultânea de diferentes meios em serviço a vácuo e sob pressão bidirecional. A construção padrão é em aço carbono com acabamento em óxido negro; opções em aço inoxidável estão disponíveis para resistência à corrosão ou aplicações com água/meios corrosivos.

Principais características

• 12 passagens de fluxo independentes para transferência simultânea de múltiplos meios
• Tecnologia de vedação adequada para serviço a vácuo e pressão bidirecional
• Carcaça e eixo padrão: aço carbono (óxido negro); opções em aço inoxidável disponíveis
• Conexões laterais roscadas padrão: NPT ou BSPP
• Gavetos de vedação de face com O-ring opcionais para montagem nivelada (deve ser especificado no pedido)
• Projetado para integração com anéis coletores elétricos para transferência combinada de fluido e elétrica/dados
• Meios compatíveis típicos: ar/gás, líquido de arrefecimento, óleo/hidráulico, água/glicol (usar inibidores de corrosão para refrigerantes aquosos; óleos hidráulicos devem ser à base de petróleo)

Configurações representativas

• GP-201-12 — 1/4"-18 NPT (também oferecido com BSPP) — Passagem 0,250" [6,35 mm] — Diâmetro 4,437" [112,7 mm] — Comprimento 13,380" [339,85 mm] — Furo passante 0,750" [19,05 mm] — Torque mínimo 19,2 ft-lbs [26,03 Nm]
• GP-301-12 — 3/8"-18 NPT (também oferecido com BSPP) — Passagem 0,375" [9,525 mm] — Diâmetro 4,937" [125,4 mm] — Comprimento 15,370" [390,40 mm] — Furo passante 0,750" [19,05 mm] — Torque mínimo 26,2 ft-lbs [35,52 Nm]

Opções disponíveis

• Modificações personalizadas para adaptar produtos padrão aos requisitos do projeto
• Integração com anéis coletores elétricos para transferência combinada de fluido e elétrica/dados
• Opção de gaxeta de face com O-ring em vez de conexões laterais roscadas para montagem nivelada

Desempenho e dados

• Gráficos pressão vs torque e pressão vs velocidade disponíveis para modelos GP Series
• Múltiplas opções de pressão e velocidade entre as variantes da série; ver configurações representativas

Especificações técnicas

• Pressão máxima: 7.500 PSI [515 BAR]
• Velocidade máxima: 500 RPM
• Vácuo máximo: 30 HG
• Faixa de temperatura: 0° F a 220° F [-18° C a 105° C]; aplicações acima dessas temperaturas requerem materiais de vedação alternativos
• Meios compatíveis: ar/gás; líquido de arrefecimento (com inibidores de corrosão); óleo/hidráulico (à base de petróleo); água/glicol (com inibidores de corrosão); outros meios via soluções personalizadas
• Tipos de conexão: NPT e BSPP padrão; tipos adicionais disponíveis em outras séries
• Material da carcaça: aço carbono (óxido negro); aço inoxidável opcional para resistência à corrosão
• Material do eixo: aço carbono (óxido negro); opções em aço inoxidável disponíveis
• Opções de conexão do eixo: conexões laterais roscadas (padrão); gaxetas de face com O-ring não roscadas para montagem nivelada (opcional); furos de montagem roscados
• Exemplos de tamanhos de passagem: 0,250" (6,35 mm) e 0,375" (9,525 mm)
• Exemplo de furo passante: 0,750" [19,05 mm]
• Torque mínimo para girar (exemplos, pressão zero): GP-201-12 = 19,2 ft-lbs [26,03 Nm]; GP-301-12 = 26,2 ft-lbs [35,52 Nm]
