Junta rotativa para água GP 10

para óleopara gáspara ar

Visão geral

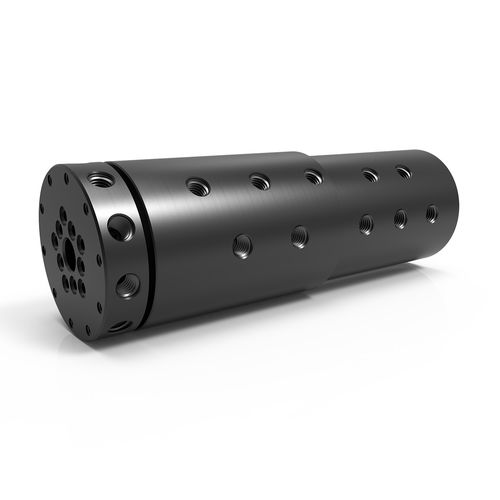

As uniões rotativas GP Series de 10 vias oferecem dez passagens de fluido independentes com vedação especializada adequada para vácuo e pressões bidirecionais, permitindo transferência simultânea de diferentes meios. Construção padrão em aço carbono (óxido negro) para ar/gás, fluido de arrefecimento e serviço hidráulico; versões em aço inox estão disponíveis para resistência à corrosão e transferência de água ou meios corrosivos. Conexões laterais em eixo e carcaça são padrão NPT ou BSPP; opcionalmente podem ser especificadas gaxetas de selo face com O‑ring. Projetadas para integração com anéis coletores elétricos compatíveis quando necessário combinar transferência de fluido e elétrica.

Configurações (seleção)
GP-201-10 | 1/4"-18 NPT (G1/4" BSPP) | Passagem: 0,250" [6,35 mm] | Diâmetro: 3,687" [93,65 mm] | Comprimento: 10,000" [254,00 mm] | Furo passagem: 0,750" [19,05 mm] | Torque mínimo: 14,7 ft-lbs [19,93 Nm]
GP-301-10 | 3/8"-18 NPT (G3/8" BSPP) | Passagem: 0,375" [9,525 mm] | Diâmetro: 3,937" [100 mm] | Comprimento: 13,620" [345,95 mm] | Furo passagem: 0,750" [19,05 mm] | Torque mínimo: 23,3 ft-lbs [31,59 Nm]

Opções de pressão (referência)
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] | SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] | HPS
Outro | Personalizado

Opções de velocidade (referência)
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Outro | Personalizado

Tipos de conexão (referência)
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Outro | Personalizado

Meios adequados (seleção)
Ar/Gás, Fluido de arrefecimento, Óleo/Hidráulico, Água/Glicol (Água/Glicol ou fluido de arrefecimento devem conter inibidores de corrosão; óleos/hidráulicos devem ser à base de petróleo).

Opções disponíveis

• Modificações personalizadas em passagens, portas, montagem ou dimensões para atender aos requisitos do projeto.
• Integração com anéis coletores elétricos para combinar transferência de fluido com energia, sinal ou dados.
• Gaxetas de selo face com O‑ring opcionais para montagem nivelada ou conexões laterais não rosqueadas (especificar ao pedir).
• Opções de conexão do eixo: conexões laterais rosqueadas (padrão), gaxetas de face não rosqueadas opcionais e orifícios de montagem com interface rosqueada.

Notas e precauções
Pressão máxima típica para GP 10 vias: 7.500 PSI [515 BAR]. Velocidade de referência máxima para a série GP: até 500 RPM dependendo da configuração. Faixa de temperatura para vedações padrão: 0° F a 220° F [-18° C a 105° C]. Vida operacional depende da velocidade de rotação, ciclo de trabalho e meio. Para temperaturas acima de 220° F (105° C) ou água acima de 212° F (100° C) são necessários materiais de vedação alternativos. Use inibidores de corrosão com Água/Glicol ou fluido de arrefecimento; use fluidos à base de petróleo para Óleo/Hidráulico.

Especificações técnicas

• Brand: DSTI (Dynamic Sealing Technologies)
• Model / Series: GP Series
• Configuração: 10 passagens de fluxo independentes (10‑passagens)
• Pressão máxima (típica GP 10‑passagens): 7.500 PSI [515 BAR]
• Velocidade máxima (típica): 500 RPM (dependente de série/configuração)
• Vácuo máximo: 30 HG
• Faixa de temperatura (vedações padrão): 0° F a 220° F [-18° C a 105° C]
• Material do corpo: Aço carbono (óxido negro); versões em inox disponíveis
• Material do eixo: Aço carbono (óxido negro); versões inox disponíveis
• Tipos de conexão padrão: NPT, BSPP (conexões laterais no eixo e na carcaça)
• Tamanhos típicos de passagem (exemplos): 0,250" [6,35 mm], 0,375" [9,525 mm]
• Furo passante exemplo: 0,750" [19,05 mm]
• Torque mínimo para girar (exemplos a pressão zero, Óleo/Hidráulico): GP-201-10 = 14,7 ft-lbs [19,93 Nm]; GP-301-10 = 23,3 ft-lbs [31,59 Nm]
• Meios adequados: Ar/Gás, Fluido de arrefecimento, Óleo/Hidráulico, Água/Glicol (com inibidores de corrosão)
