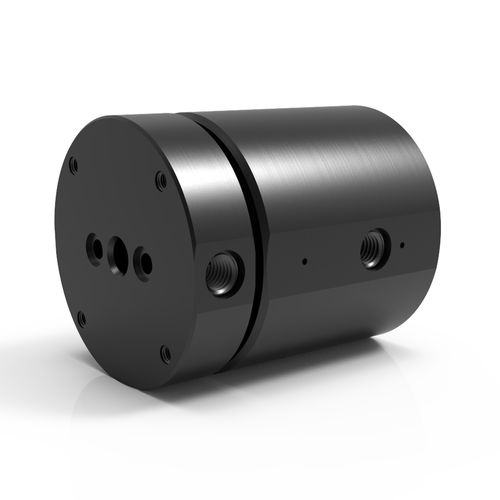

Junta rotativa para água SE 2

para óleopara produtos químicospara gás

Visão geral
As uniões rotativas 2-vias da SE Series fornecem dois canais de fluido independentes numa interface rotativa compacta, projetadas para aplicações com alta pressão e espaço reduzido. Modelos padrão apresentam conexões roscadas laterais no eixo e na carcaça; opcionalmente estão disponíveis gaxetas O-ring no eixo para montagem frontal/flush quando especificado. Os modelos SE foram concebidos para integração com anéis coletores elétricos para combinar transferência de fluido com alimentação, sinal e/ou dados elétricos.

Principais características

• Dois caminhos de fluxo independentes (2-vias)
• Opções de alta pressão para a série SE (até 7.500 PSI [515 BAR])
• Velocidade máxima até 300 RPM para a série SE
• Conexões roscadas laterais padrão; montagem axial com O-ring opcional
• Integração com anéis coletores elétricos para transferência combinada de fluido e elétrica
• Carcaça e eixo: aço carbono (óxido negro) padrão; outros materiais sob pedido

Especificações técnicas

• Série / Modelo: SE Series
• Pressão máxima: até 7.500 PSI [515 BAR] (dependente da série)
• Velocidade máxima: até 300 RPM (dependente da série)
• Vácuo máximo: 30 HG
• Intervalo de temperatura: 0°F a 220°F [-18°C a 105°C]; temperaturas superiores exigem materiais de vedação alternativos
• Tipos de conexão: SAE-ORB, BSPP (e outras opções específicas da série: NPT, BSPT, ASME-BPE)
• Opções de conexão do eixo: SAE-ORB radial ou BSPP padrão; O-ring axial opcional; furos de montagem roscados; montagem opcional com flange de eixo ou flange de carcaça
• Meios compatíveis: ar/gás, fluido de refrigeração, óleo/hidráulico (à base de petróleo), água/glicol, produtos químicos (dependente da série), água DI/água de abastecimento, grau alimentício (série SCS), vapor (personalizado)

Limites operacionais e observações
Meios água/glicol ou fluidos de refrigeração devem conter inibidores de corrosão. Óleos/hidráulicos devem ser à base de petróleo. Vida útil operacional e torque mínimo dependem da velocidade de rotação, do meio e do ciclo de serviço. Aplicações com temperaturas acima de 220°F (105°C) requerem materiais de vedação alternativos. Uso de água acima de 212°F (100°C) somente com materiais de vedação apropriados.

Exemplo de configuração

• Peça: SE-1121 [SEM-1121]
• Conexão: #4 SAE-ORB [G1/8"-28 BSPP]
• Tamanho da passagem: 0.187" [4.75 mm]
• Diâmetro: 2.937" [74.6 mm]
• Comprimento: 3.562" [90.475 mm]
• Abertura passante: 0.375" [9.525 mm]
• Torque mínimo para girar (pressão zero, óleo/hidráulico): 23 in-lbs [2.6 Nm]
