Junta rotativa para água SE 4

para óleopara gáspara ar

Visão geral
As uniões rotativas DSTI SE Series de 4 passagens oferecem quatro passagens de fluxo independentes num design compacto, indicado para aplicações de alta pressão e com espaço limitado. Conexões radiais roscadas padrão no eixo e na carcaça (SAE-ORB/BSPP); conexões axiais com junta O-ring para montagem em face/flush opcionais (especificar no pedido). Projetado para integração mecânica com anéis deslizantes elétricos para combinar transferência de fluidos e transferência elétrica/dados.

Projeto / características principais

• Quatro passagens de fluxo independentes (design de 4 passagens)
• Formato compacto para aplicações de alta pressão e espaço limitado
• Conexões radiais roscadas padrão no eixo e carcaça; conexões axiais com O-ring opcionais
• Integração mecânica com anéis deslizantes elétricos padrão para transferência combinada de fluidos e sinais/energia

Exemplo de configuração (amostra de único modelo)

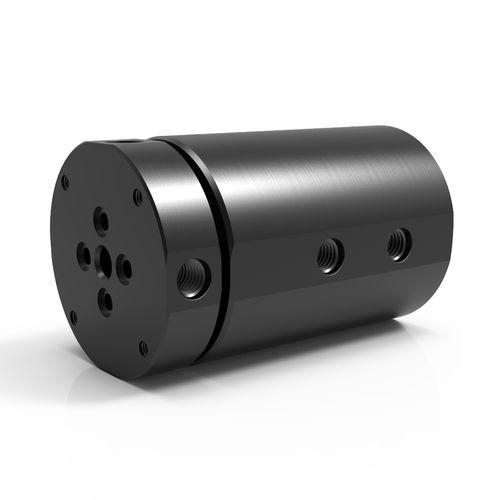

Peça: SE-1141 [SEM-1141]
Conexão: #4 SAE-ORB (também mostrado com notação G1/8"-28 BSPP)
Tamanho da passagem: 0.187" [4.75 mm]
Diâmetro (corpo): 2.937" [74.6 mm]
Comprimento: 4.828" [122.63 mm]
Furo passante: 0.375" [9.525 mm]
Torque mínimo para girar (pressão zero, Óleo/Hidráulico): 38 in-lbs [4.29 Nm]
Downloads disponíveis: Catálogo PDF, Desenho PDF, DWG (2D), STEP (3D), documento de Instalação & Montagem

Desempenho / destaques de seleção
Pressão máxima (séries selecionadas)
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] — SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] — HPS
Outros — opções personalizadas disponíveis

Velocidade máxima (séries selecionadas)
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Outros — opções personalizadas disponíveis

Tipos de conexão (séries selecionadas)
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
Medium Pressure — HPS
Outros — opções personalizadas disponíveis

Meios adequados (séries selecionadas)
Ar/Gás — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Químicos — GPS, SCS, HPS
Refrigerante — SE, GP, GPS, SCS, HPS
DI / Água de rede — GPS, SCS, HPS
Grau alimentício — SCS
Óleo / Hidráulico — SE, GP, GPS, SCS, HVH, HPS
Vapor — projetos personalizados
Água / Glicol — SE, GP, GPS, SCS, HPS

Notas / precauções
Utilizar fluidos com inibidores de corrosão para água/glicol ou refrigerante. Meios de óleo/hidráulicos devem ser à base de petróleo. A vida útil operacional depende da velocidade de rotação e do ciclo de trabalho; operar continuamente perto da velocidade máxima pode reduzir a vida útil. Aplicações com temperaturas acima de 220°F (105°C) ou meios aquosos acima de 212°F (100°C) exigem materiais de vedação alternativos e seleções especiais de material/vedação.

Especificações técnicas

• Série: SE Series (variantes de 4 passagens)
• Pressão máxima (classificação típica mostrada para SE 4 passagens): 7.500 PSI [515 BAR]
• Velocidade máxima (opção típica de alta velocidade mostrada): 300 RPM
• Vácuo máximo: 30 in Hg
• Faixa de temperatura: 0°F a 220°F [-18°C a 105°C]; serviços em temperaturas mais altas exigem materiais de vedação alternativos
• Tipos de conexão: SAE-ORB (radial), BSPP; portas radiais roscadas padrão; vedação axial O-ring opcional (especificar no pedido)
• Material da carcaça: Aço carbono (acabamento óxido negro)
• Material do eixo: Aço carbono (acabamento óxido negro)
• Opções de conexão do eixo: Conexões radiais e axiais; padrão radial SAE-ORB/BSPP (tampadas se axial selecionado); vedação axial O-ring opcional; furos roscados para montagem; flange de eixo e flange de carcaça opcionais
• Meios adequados: Ar/Gás, Refrigerante, Óleo/Hidráulico, Água/Glicol; opções específicas por série para químicos, DI/água de rede, grau alimentício, vapor e outros meios personalizados
• Integração: Projetado para integrar com anéis deslizantes elétricos para transferência combinada de fluidos e eletricidade/dados
• Torque mínimo típico para girar (ex. SE-1141, pressão zero, Óleo/Hidráulico): 38 in-lbs [4.29 Nm]
• Documentação disponível: Catálogo SE Series (PDF), Instalação & Montagem (PDF), desenhos de modelo (PDF/DWG/STEP)
