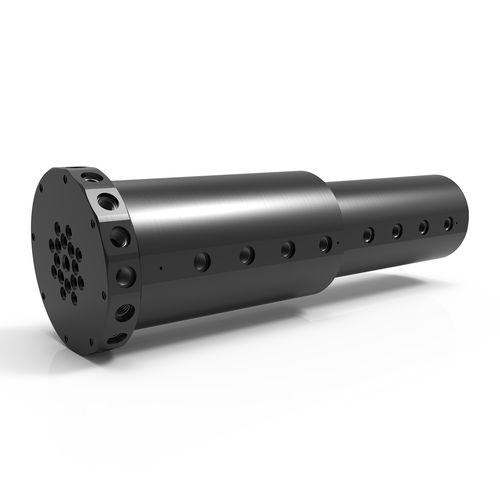

Junta rotativa para água SE 16

para óleopara gáspara ar

Descrição
As juntas rotativas SE Series de 16 passagens fornecem 16 vias de fluxo independentes para transferência simultânea de vários circuitos de fluido através de uma única interface rotativa. As unidades são projetadas para aplicações de alta pressão e instalações compactas. Os modelos padrão incluem conexões radiais roscadas no eixo e na carcaça; estão disponíveis, opcionalmente, bocais O-ring no eixo para montagem frontal/encaixada (especificar ao encomendar). As unidades SE podem ser integradas diretamente com anéis coletores elétricos para transferir fluidos e energia/sinais/dados simultaneamente.

Principais características

• 16 vias de fluxo independentes
• Classificadas para aplicações de alta pressão (até 7.500 PSI / 515 BAR)
• Projeto compacto para instalações com espaço limitado
• Padrão: conexões radiais roscadas no eixo e na carcaça
• Opcional: bocais axiais com O-ring para montagem frontal/encaixada (especificar ao encomendar)
• Compatível com anéis coletores elétricos padrão para transferência combinada de fluido e elétrica/dados

Especificações típicas (resumo)
Pressão máx. | 7.500 PSI [515 BAR]
Velocidade máx. | 300 RPM
Vácuo máx. | 30 HG
Faixa de temperatura | 0° F a 220° F [-18° C a 105° C]
Tipos de conexão | SAE-ORB, BSPP (outros tipos disponíveis na família SE)
Meios adequados* | Ar/Gás, Refrigerante, Óleo/Hidráulico, Água/Glicol
Material do corpo | Aço carbono (Black Oxide)
Material do eixo | Aço carbono (Black Oxide)

Exemplo de configuração disponível
Peça # | Conexão | Tamanho do passagem | Diâmetro | Comprimento | Furo passante | Torque mín.*
SE-11161 | #4 SAE-ORB [G1/8-28 BSPP] | 0.187 in [4.75 mm] | 4.437 in [112.7 mm] | 13.700 in [347.98 mm] | 0.375 in [9.525 mm] | 166 in-lbs [18.76 Nm]

Opções de conexão do eixo

• Padrão: conexões radiais SAE-ORB ou BSPP (portos radiais; tampados se for solicitada conexão axial)
• Opcional: conexões axiais com selo de face O-ring (especificar no pedido)
• Furos roscados de montagem disponíveis

Montagens de interface opcionais

• Montagem de flange no eixo
• Montagem de flange na carcaça

Avisos / Observações

• Meios água/glicol ou refrigerante devem conter inibidores de ferrugem
• Meios óleo/hidráulicos devem ser à base de petróleo
• Vida operacional depende da velocidade de rotação e do ciclo de trabalho; o torque necessário para girar pode aumentar conforme o meio ou em operação a seco
• Para temperaturas acima de 220° F (105° C) são necessários materiais de vedação alternativos; o uso de água acima de 212° F (100° C) também exige vedações alternativas

Especificações técnicas

• Série / Modelo: SE Series
• Número de passagens: 16 vias de fluxo independentes
• Pressão máxima: 7.500 PSI [515 BAR]
• Velocidade máxima: 300 RPM
• Vácuo máximo: 30 HG
• Faixa de temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipos de conexão típicos: SAE-ORB, BSPP (outros disponíveis)
• Meios adequados: Ar/Gás, Refrigerante, Óleo/Hidráulico, Água/Glicol (ver avisos acima)
• Material do corpo: Aço carbono (Black Oxide)
• Material do eixo: Aço carbono (Black Oxide)
• Opções de conexão do eixo: radial e axial (ver acima)
• Montagens opcionais: flange eixo, flange carcaça
• Exemplo (SE-11161) tamanho do passagem: 0.187 in [4.75 mm], furo passante: 0.375 in [9.525 mm], torque mín.: 166 in-lbs [18.76 Nm], diâmetro: 4.437 in [112.7 mm], comprimento: 13.700 in [347.98 mm]
