Junta rotativa para água SE 6

para óleopara ar6 passagens

Descrição

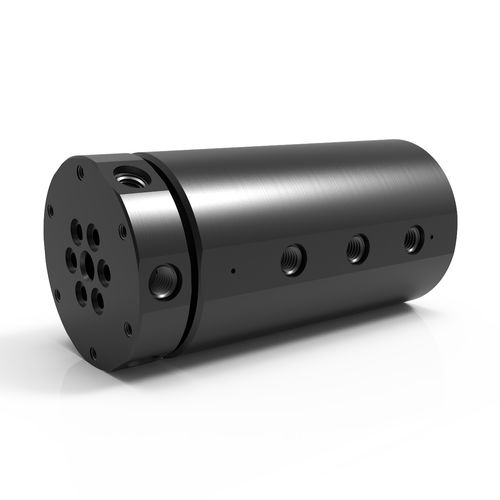

As uniões rotativas Série SE de 6 passagens da DSTI oferecem seis passagens de fluido independentes num projeto compacto e adequado a aplicações de alta pressão. Os modelos SE incluem conexões laterais roscadas no eixo e no corpo como padrão e podem ser encomendados com gaxetas O‑ring axiais opcionais para montagem em face. Projetadas para integração direta com anéis coletores elétricos DSTI para transferência combinada de fluido e elétrica/dados.

Principais características

• Seis passagens independentes para encaminhamento de múltiplos meios.
• Formato compacto para instalações com espaço limitado.
• Conexões laterais roscadas padrão; gaxetas O‑ring axiais opcionais para montagem em face.
• Projetadas para integração direta com anéis coletores elétricos para transferência combinada de fluido/electrical/dados.

Pressão máxima — Opções

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20.000 PSI [1.375 BAR] — HPS
• Outros — soluções personalizadas disponíveis

Velocidade máxima — Opções

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Outros — soluções personalizadas disponíveis

Tipo de ligação — Opções

• ASME‑BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE‑ORB — SE, HVH
• Pressão média — HPS
• Outros — soluções personalizadas disponíveis

Meios adequados — Opções

• Ar/Gás — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Químicos — GPS, SCS, HPS
• Refrigerante — SE, GP, GPS, SCS, HPS
• Água DI/da rede — GPS, SCS, HPS
• Grau alimentício — SCS
• Óleo/Hidráulico — SE, GP, GPS, SCS, HVH, HPS
• Vapor — soluções personalizadas
• Água/Glicol — SE, GP, GPS, SCS, HPS

Notas / Orientação sobre meios & vedantes

• Meios água/glicol ou refrigerante devem conter inibidores de corrosão.
• Óleos/fluídos hidráulicos devem ser à base de petróleo para vedações padrão; materiais de vedação alternativos são necessários para temperaturas mais elevadas ou fluidos agressivos.

Exemplo de configuração (dados do modelo)

• Peça exemplo: SE-1161 [SEM-1161]
• Ligação: #4 SAE‑ORB (opção equivalente G1/8"‑28 BSPP)
• Tamanho da passagem: 0.187" [4.75 mm]
• Diâmetro: 2.937" [74.6 mm]
• Comprimento: 6.094" [154.79 mm]
• Furo passante: 0.375" [9.525 mm]
• Torque mínimo (pressão zero, Óleo/Hidráulico): 54 in‑lbs [6.1 Nm]
• Downloads disponíveis: Catálogo PDF, Desenho PDF, DWG (2D), STEP (3D), documentação de instalação e montagem

Montagem & Interface

• Padrão: conexões radiais (laterais) roscadas SAE‑ORB ou BSPP no eixo; portas laterais são padrão quando a opção axial não é selecionada.
• Opcional: vedação O‑ring axial para montagem em face (indicar ao encomendar).
• Interfaces opcionais: montagem com flange de eixo e flange de carcaça disponíveis.
• Opções de ligação do eixo: conexões radiais e axiais; furos roscados de montagem disponíveis.

Integração & Personalização

• Projetado para integrar diretamente com anéis coletores elétricos para transferência combinada de fluido e elétrica/dados.
• Modificações personalizadas e interfaces de montagem disponíveis para cumprir requisitos específicos do projeto.

características / especificações técnicas

• Série: SE Series (6‑passagens)
• Contagem de passagens: 6 passagens independentes
• Pressão máxima: até 7.500 PSI [515 BAR] (capacidade da série; outras séries e opções personalizadas existem)
• Velocidade máxima: até 300 RPM (capacidade da série; outras velocidades disponíveis)
• Vácuo máximo: 30 HG
• Faixa de temperatura: 0 °F a 220 °F [-18 °C a 105 °C] (temperaturas superiores exigem materiais de vedação alternativos)
• Material do corpo: Aço carbono (Black Oxide)
• Material do eixo: Aço carbono (Black Oxide)
• Tipos de conexão: SAE‑ORB e BSPP padrão na série SE; outros tipos de rosca disponíveis entre séries
• Meios adequados: Ar/Gás, Refrigerante, Óleo/Hidráulico, Água/Glicol (ver orientações sobre meios acima)
• Montagem opcional: flange de eixo, flange de carcaça, montagem em face/raso (especificar ao encomendar)
• Documentação disponível: Catálogo SE Series PDF; Installation & Mounting PDF; desenhos de modelo e ficheiros 2D/3D (DWG/STEP)
