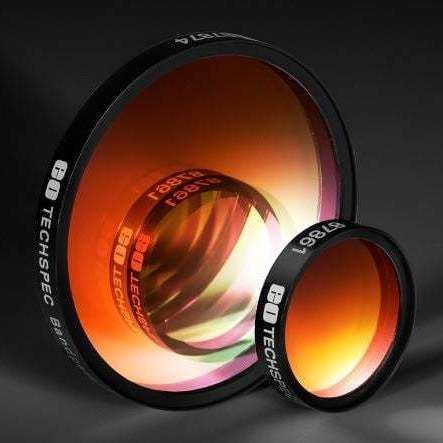

Filtro óptico passa-banda #86-966

de vidropara sistema de visão de máquinapara microscopia

Visão geral do produto
TECHSPEC® Filtros passa-faixa com revestimento duro OD 4.0 50 nm projetados para sistemas de imagem como inspeção por visão de máquina, microscopia de fluorescência e instrumentos biotecnológicos/analíticos. Esses filtros de substrato único fornecem bloqueio profundo fora da banda e alta transmissão na banda para melhorar a relação sinal/ruído.

Características principais

• Alta transmissão com bloqueio profundo fora da banda (OD médio ≥4.0)
• Largura de banda nominal de 50 nm (especificação típica da família: ~45 nm)
• Disponíveis em comprimentos de onda centrais VIS e IR e vários diâmetros
• Construção com revestimento duro para inclinações espectrais mais íngremes e desempenho consistente

Observação de desempenho
Otimizado para desempenho espectral em vez de alta resistência a danos por laser. LIDT típico: ~1 J/cm2 @ 532 nm, 10 ns.

Especificações comuns

• Construção: montado em anel anodizado preto; espessura de montagem 5,0 ±0,1 mm
• Ângulo de incidência: 0° (nominal)
• Densidade óptica (média): ≥4.0
• Substrato: vidro óptico; Revestimento: hard coated; Qualidade de superfície: 80-50
• Largura de banda (FWHM): família nominal 50 nm (entrada de tabela típica 45 nm)
• Faixa de bloqueio (exemplo): 200–1200 nm
• Durabilidade: adesão/abrasão/limpeza conforme MIL-PRF-13830B e MIL-C-48497A; ambiental: MIL-STD-810H (umidade, temperatura)

Aplicações

• Inspeção por visão de máquina
• Microscopia de fluorescência
• Instrumentação biotech e analítica que exige melhor relação sinal/ruído

Informações adicionais
Filtros TECHSPEC® montados incluem uma seta na montagem que indica a superfície revestida (S1); um revestimento antirreflexo é aplicado à superfície oposta (S2). A família oferece múltiplos comprimentos de onda centrais e diâmetros para acomodar os requisitos do sistema de imagem.

Especificações técnicas

• Família: TECHSPEC® Hard Coated Bandpass Filters
• LIDT típico: ~1 J/cm2 @ 532 nm, 10 ns
• Espessura de montagem: 5,0 ±0,1 mm; Qualidade de superfície 80-50
