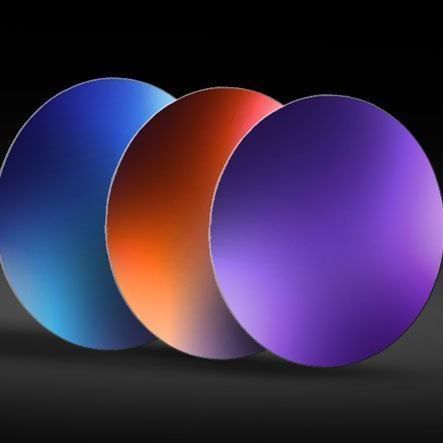

Filtro óptico de infravermelho próximo #23-6 series

de interferência

Visão geral
Os filtros notch Everix Ultra-Thin OD 4.0 são filtros de interferência de filme fino extrudido, flexíveis e resistentes a riscos, que fornecem bloqueio OD 4 nas bandas visível e próximo‑infravermelho. Oferecem desempenho de transmissão e rejeição comparável a muitos filtros de óxido duro, mantendo um perfil de banda de rejeição estreito. Indicados para integração em dispositivos médicos portáteis, equipamentos de medição e dispositivos ópticos onde baixo peso e curta distância do percurso óptico são requisitos de projeto.

Principais características

• Opções de espessura máxima: 300 µm e 400 µm
• Construção extrudida de filme fino, flexível e resistente a riscos
• Perfis espectrais de rejeição nítidos, semelhantes aos filtros de óxido duro

Especificações comuns
Diâmetro (mm): 12,50
Tolerância dimensional (mm): ±0,15
Abertura útil (%): >90
Densidade óptica (média): OD 4
Transmissão (média): >85%
Tolerância do comprimento de onda central (CWL): ±2%

Modelos disponíveis (exemplos)

• 405 nm — faixa de transmissão: 375–1200 nm — espessura máx.: 300 µm
• 457 nm — 375–1200 nm — 300 µm
• 473 nm — 375–1200 nm — 300 µm
• 488 nm — 400–1200 nm — 300 µm
• 514 nm — 400–1200 nm — 300 µm
• 532 nm — 400–1200 nm — 300 µm
• 577 nm — 400–1200 nm — 300 µm
• 633 nm — 400–1200 nm — 300 µm
• 642 nm — 400–1200 nm — 300 µm
• 658 nm — 400–1200 nm — 300 µm
• 685 nm — 400–1200 nm — 300 µm
• 808 nm — 450–1200 nm — 400 µm
• 980 nm — 525–1200 nm — 400 µm
• 1064 nm — 600–1300 nm — 400 µm

Detalhes do produto
Projetos personalizados, diâmetros adicionais e configurações específicas estão disponíveis diretamente com a Everix. Consulte a ficha técnica para curvas espectrais e desenhos mecânicos precisos.

Especificações técnicas

• Diâmetro: 12,50 mm
• Tolerância dimensional: ±0,15 mm
• Abertura útil: >90%
• Densidade óptica (média): OD 4
• Transmissão (média): >85%
• Tolerância do comprimento de onda central: ±2%
• Opções de espessura máxima: 300 µm e 400 µm
• Construção: filme fino extrudido, flexível e resistente a riscos
• Aplicações típicas: dispositivos médicos portáteis, equipamentos de medição e dispositivos ópticos que exigem baixo peso e percurso óptico reduzido
