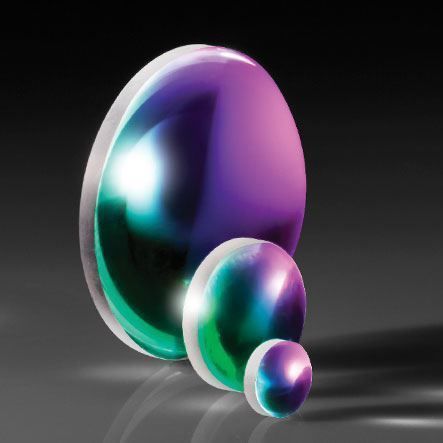

Lente plano-convexa #25 series

em sílica fundidapara laser

Visão geral
As lentes plano-convexas (PCX) de sílica fundida TECHSPEC® com revestimento laser-line V-Coat são otimizadas para máxima transmissão na longitude de onda de projeto de 785 nm. Indicadas para fontes laser de baixa potência HeNe, diodo e Nd:YAG, estas lentes utilizam revestimentos AR V-Coat específicos para linhas laser com reflectância máxima <0,25% por superfície na longitude de onda de projeto, reduzindo perdas por reflexão em conjuntos ópticos com vários elementos.

Principais características

• <0,25% reflectância máxima por superfície a 785 nm (R_abs <0,25% @ 785 nm)
• Intervalo de diâmetros: 5 mm – 50 mm
• Intervalo de EFL: 10 mm – 250 mm
• Substrato: sílica fundida
• Revestimento V-Coat laser-line otimizado para 785 nm (outras opções: 405, 532, 1064, 1550 nm)

Especificações comuns

• Bisel: protetor conforme necessário
• Substrato: sílica fundida
• Revestimento: V-Coat 785 nm (laser-line V-Coat AR)
• Especificação do revestimento: R_abs <0,25% por superfície @ 785 nm
• Comprimento de onda de projeto (DWL): 785 nm
• Intervalo de diâmetros: 5 mm a 50 mm
• Intervalo de EFL: 10 mm a 250 mm
• Tolerância do comprimento focal: ±1%
• Qualidade de superfície: 40-20
• Power (P-V) @ 632,8 nm: 1,5 λ
• Irregularidade (P-V) @ 632,8 nm: λ/4

Aplicações

• Focalização e acoplamento para lasers de diodo de baixa potência
• Sistemas laser HeNe
• Sistemas laser Nd:YAG
• Conjuntos ópticos multi-elemento que exigem baixa reflexão superficial a 785 nm

Observações
Fornecidas com bisel de proteção conforme necessário. Os componentes TECHSPEC® são projetados, especificados ou fabricados pela Edmund Optics para otimizar a transmissão na longitude de onda de projeto.
