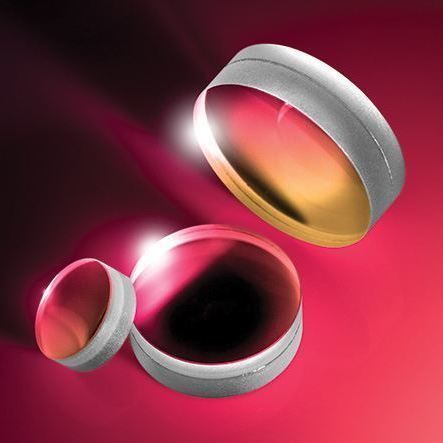

Lente dupla YAG-BBAR

cilíndricaacromáticapara laser

Visão geral do produto
Os dubletes acromáticos cimentados TECHSPEC® com revestimento YAG-BBAR são lentes de dois elementos projetadas para corrigir aberrações esféricas e cromáticas no eixo. O revestimento antirreflexo YAG-BBAR é otimizado para 500–1100 nm, com <0,25% de reflectividade absoluta a 532 nm e 1064 nm, e a geometria visa minimizar o tamanho do ponto em iluminação policromática. Também podem ser usados para focalizar lasers Nd:YAG, incluindo sistemas com feixe de alinhamento.

Principais características

• Revestimento AR YAG-BBAR para 500–1100 nm
• Otimizado para <0,25% de reflectividade absoluta a 532 nm e 1064 nm
• Alternativa económica aos dubletes de focagem com espaço de ar

Especificações comuns (selecionadas)

• Centralização (arcmin): <1
• Bevel: Protetor conforme necessário
• Tolerância do comprimento focal: ±1%
• Comprimento de onda de especificação do comprimento focal: 587,6 nm
• Qualidade de superfície: 40-20
• Revestimento: YAG-BBAR (500–1100 nm)
• Power (P-V) @ 632,8 nm: 1,5 λ
• Irregularidade (P-V) @ 632,8 nm: λ/4
• Intervalo de comprimento de onda utilizável: 500–1100 nm

Aplicações previstas / típicas

• Focalização policromática quando for necessário minimizar o tamanho do ponto
• Focalização de lasers Nd:YAG e sistemas a laser, incluindo feixes de alinhamento
• Sistemas óticos que exigem desempenho AR de banda larga do visível ao infravermelho próximo

Características técnicas / Especificações

• Configuração: Dublete acromático cimentado (dois elementos óticos cimentados)
• Detalhes do revestimento: YAG-BBAR otimizado para 500–1100 nm; <0,25% de reflectividade absoluta a 532 nm e 1064 nm
• Transmissão: Transmissão de banda larga em 500–1100 nm
• Comprimento de onda de especificação da focal: 587,6 nm
• Tolerância do comprimento focal: ±1%
• Centralização: <1 arcmin
• Qualidade de superfície: 40-20 (risco/depósito)
• Power (P-V) @ 632,8 nm: 1,5 λ
• Irregularidade (P-V) @ 632,8 nm: λ/4
• Bevel: Protetor conforme necessário
