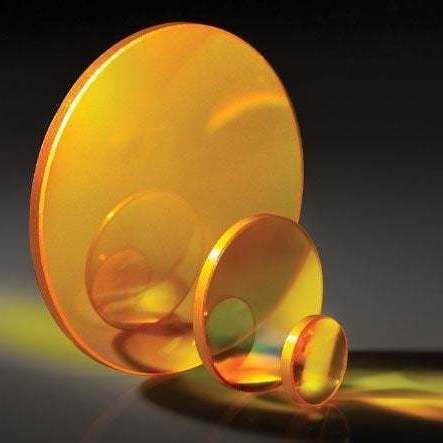

Lente plano-convexa #11-409

de seleneto de zincode infravermelhopara imagens térmicas

Visão geral
As lentes plano-convexas (PCX) em seleniureto de zinco (ZnSe) TECHSPEC® são projetadas para focalização e colimação nas faixas infravermelhas de média e longa onda. Fabricadas pela Coherent®, essas ópticas utilizam ZnSe para infravermelho com coeficiente de absorção volumétrica <0,0005 cm^-1 a 10,6 µm. Disponíveis sem revestimento ou com revestimentos antirreflexo broadband (ex.: dupla banda 3–12 µm e 8–12 µm otimizados para lasers CO2 e câmeras térmicas). As distâncias focais efetivas variam de 12,7 mm a 250 mm numa família de três diâmetros.

Recursos

• Projetadas por Edmund Optics®, fabricadas por Coherent®
• Substrato ZnSe de grau premium com baixa absorção volumétrica
• Disponíveis sem revestimento ou com opções de revestimento AR broadband (ex.: BBAR 3000–12000 nm, BBAR 8000–12000 nm)

Informações técnicas (revestimento / destaques de transmissão)
SELENIURETO DE ZINCO COM REVESTIMENTO AR
Exemplos típicos de projeto de revestimento e transmissão para ZnSe com BBAR a 0° AOI:

• BBAR (3000–12000 nm): Ravg < 5,0 % @ 3–12 µm
• BBAR (8000–12000 nm): Ravg ≤ 0,5 % @ 8–12 µm

Manuseio especial
Estas ópticas exigem manuseio especial para evitar danos e garantir desempenho a longo prazo. Limpe e armazene conforme as recomendações do fabricante. O seleniureto de zinco é um material tóxico; utilize equipamentos de proteção individual adequados (luvas de borracha ou plástico) para evitar contaminação e siga os procedimentos de segurança locais.

Observações

• II-VI Incorporated agora é Coherent Corp.

Especificações técnicas

• Substrato: Coherent® Infrared ZnSe
• Coeficiente de absorção volumétrica: <0,0005 cm^-1 @ 10,6 µm
• Qualidade de superfície: 40-20
• Rugosidade de superfície: <50 Å RMS
• Irregularidade (P-V) @ 10,6 µm: < λ/20
• Potência (P-V) @ 10,6 µm: λ/10
• Potência (P-V) @ 632,8 nm: λ
• Opções de revestimento: sem revestimento ou AR broadband (ex.: 3–12 µm, 8–12 µm)
• Diâmetros disponíveis: família de três diâmetros
• Distâncias focais efetivas disponíveis: 12,7 mm a 250 mm (varia conforme item em estoque)
• Manuseio: chanfro protetor conforme necessário; EPI e precauções recomendadas devido à toxicidade do material
