Controlador de díodo laser de alta potência UNILDD

A série uniLDD é constituída por controladores de díodos laser ultra-estáveis e de alta potência com uma opção de controlador TEC interno, concebidos para um controlo preciso da corrente e da temperatura dos díodos laser. Estes controladores são adequados para bombeamento de lasers de estado sólido bombeados por díodo (DPSSL) e para alimentação e modulação de feixe de lasers de díodo direto, suportando os modos de funcionamento pulsado (QCW) e contínuo (CW). Compatíveis com uma vasta gama de díodos, incluindo emissores simples, barras, pilhas, VCSELs e LEDs, os controladores uniLDD são altamente personalizáveis para satisfazer requisitos OEM específicos e podem ser adaptados para um desempenho, custo e tamanho óptimos. Algumas versões podem funcionar simultaneamente como fontes de corrente para díodos laser e como controladores TEC, com até dois canais TEC independentes. Caraterísticas

• Faixa de corrente de 10 A a 1200 A
• Faixa de tensão de conformidade de 1 V a 600 V
• Estabilidade de corrente de 0,1% pk a pk
• Ripple de corrente de 0.1% pk a pk
• Potência de saída até 6 kW
• Protecções completas: proteção contra transientes de corrente (sobrecarga), desligamento de circuito aberto, desligamento por excesso de temperatura, desligamento por queda de tensão de alimentação, desligamento por intertravamento
• Os drivers podem funcionar como controladores TEC e fontes de corrente LDD
• Controle via interfaces analógicas e digitais (CAN, RS232); USB, LAN, WLAN disponíveis mediante solicitação
• Design modular e personalizável para necessidades de OEM
• Rápido retorno do inquérito para prototipagem e fabricação de alto volume

Aplicações

• Lasers industriais Microusinagem, soldadura e corte
• Lasers médicos Oftalmologia, dermatologia e cirurgia
• Lasers científicos Investigação sobre fusão, espetroscopia e física de altas energias

Descrição os controladores de díodos laser uniLDD asseguram um controlo preciso da corrente e da temperatura, suportando tanto o funcionamento pulsado como contínuo. São compatíveis com uma vasta gama de díodos e podem ser personalizados para um desempenho ótimo em vários regimes. Para clientes OEM de grande volume, os componentes desnecessários podem ser removidos para otimização do custo e do tamanho. Algumas versões podem atuar como fontes de corrente e controladores TEC, com até dois canais TEC independentes. Desempenho

• Estabilidade de ondulação e amplitude de corrente: 0,1% pk-pk
• Tensão de conformidade: 1 V a 600 V (com placa de reforço)
• Desvio de corrente: <0,2% em 8 horas após 5 min de aquecimento

Variantes do modelo e principais especificações

• UniLDD-C arrefecido por condução
  • Modo de funcionamento: CW ou QCW
  • Tensão de conformidade: 1-70 V (CW), 1-65 V (QCW)
  • Faixa de corrente: 10-100 A (CW), até 160 A (QCW)
  • Potência máxima: 3 kW
  • Eficiência de conversão de energia: 90-98%
  • Estabilidade da amplitude do pulso de corrente: 0,1% pk a pk
  • Ripple de corrente: 0.1% pk a pk
  • Derivação de corrente: <0,2%
  • Ciclo de trabalho: ≤20% (QCW)
  • Taxa de repetição: ≤5 kHz (QCW)
  • Dimensões: 130 x 90 x 30/54 mm
  • Resfriamento: Condutivo
• UniLDD-A refrigerado por ar forçado
  • Modo de funcionamento: CW ou QCW
  • Tensão de conformidade: 1-50 V (CW), 1-85 V (QCW)
  • Faixa de corrente: 10-100 A (CW), até 360 A (QCW)
  • Potência máxima: 2 kW
  • Eficiência de conversão de energia: 90-98%
  • Estabilidade da amplitude do pulso de corrente: 0,1% pk a pk
  • Ripple de corrente: 0.1% pk a pk
  • Derivação de corrente: <0,2%
  • Ciclo de trabalho: ≤20% (QCW)
  • Taxa de repetição: ≤5 kHz (QCW)
  • Dimensões: 208 x 65 x 103 mm
  • Resfriamento: Ar forçado

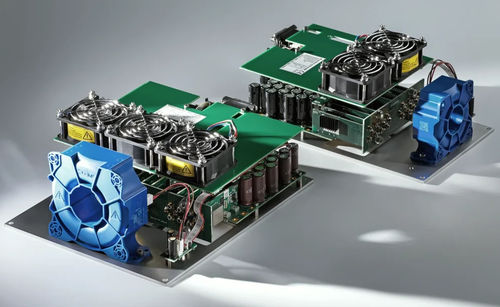

• Bi/Tri-uniLDD de alta potência
  • Modo de funcionamento: CW ou QCW
  • Tensão de conformidade: 1-50 V (CW), 1-85 V (QCW)
  • Faixa de corrente: até 1200 A (Tri-uniLDD-A-QCW)
  • Potência máxima: até 6 kW
  • Eficiência de conversão de energia: 90-98%
  • Estabilidade da amplitude do pulso de corrente: 0,1% pk a pk
  • Ripple de corrente: 0.1% pk a pk
  • Derivação de corrente: <0,2%
  • Ciclo de trabalho: ≤20% (QCW)
  • Taxa de repetição: ≤5 kHz (QCW)
  • Dimensões: até 250 x 200 x 98 mm
  • Arrefecimento: Ar forçado

Interface

• Interfaces analógicas e digitais (CAN, RS232) por defeito
• USB, LAN, WLAN disponíveis a pedido (com placa de comunicação)
• Pinout analógico abrangente para ativação, interbloqueio, monitorização e controlo

Acessórios

• Adaptador CAN-USB (a pedido, necessário na fase de avaliação)
• Placa de comunicação para RS232, USB, LAN, WLAN (a pedido)
• Placa de reforço de tensão (a pedido, para maior tensão de conformidade)
• Placa base (cobre ou alumínio, incluída por defeito ou a pedido)
• Cabos de alimentação de saída/entrada (incluídos a pedido, personalizáveis)
• Cabos de controlo (incluídos por defeito)
• Capacitores externos (a pedido)

Requisitos Físicos e Operacionais

• Temperatura ambiente de funcionamento: ≤40°C
• Temperatura da placa de base de funcionamento: ≤50°C (modelos condutivos)
• Método de arrefecimento: Condutivo ou de ar forçado consoante o modelo

Caraterísticas / Especificações Técnicas

• Faixa de corrente: 10-1200 A (dependendo do modelo)
• Tensão de conformidade: 1-600 V (com placa de reforço)
• Potência de saída: até 6 kW
• Estabilidade de corrente: 0,1% pk a pk
• Ripple de corrente: 0.1% pk a pk
• Derivação de corrente: <0.2%
• Eficiência de conversão de energia: 90-98%
• Ciclo de trabalho: até 20% (QCW)
• Taxa de repetição: até 5 kHz (QCW)
• Controlo de TCE: 0, 1, ou 2 canais, 1-25 A, 1-36 V, 350 W por canal
• Interfaces de controlo: Analógico, CAN, RS232 (padrão); USB, LAN, WLAN (a pedido)
• Proteções: Sobrecarga, circuito aberto, sobretemperatura, corte de tensão, interbloqueio
• Dimensões: de 130 x 90 x 30 mm até 250 x 200 x 98 mm consoante o modelo
• Arrefecimento: Condutivo ou ar forçado
