Gerador de atraso SY4000

digitaisde laboratório

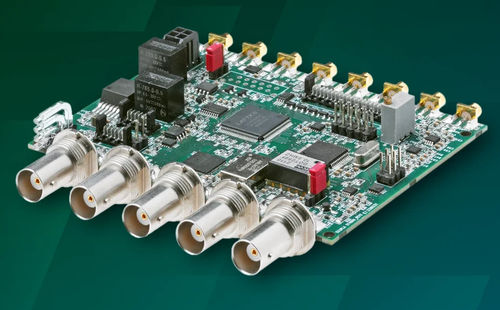

O SY4000 é um gerador de atraso digital projetado para criar até 8 sequências de pulsos de saída atrasados, precisamente sincronizados com um relógio interno ou externo. É principalmente utilizado para sincronização e controle de componentes de laser, como drivers AOM, drivers de célula de Pockels, drivers de diodo laser, drivers de lâmpada de flash, fotodetectores e sistemas de aquisição de dados. Estão disponíveis versões encapsuladas e OEM, sendo a versão encapsulada adequada para uso em laboratório e a versão OEM ideal para integração. O dispositivo oferece várias opções de comunicação, incluindo RS232, USB, LAN, WLAN e CAN, e vem com software de configuração fácil de usar e fonte de alimentação interna.

Características

• 8 canais de saída independentes
• Relógio interno ultra-estável 0,2 ppm
• Controle preciso de atraso/largura de pulso na faixa de 2 ns a 150 ms
• Resolução de tempo de 25 ps
• Sincronização de alta precisão (bloqueio) com trem de pulsos externo
• Jitter < 30 ps
• Saída DAC/AWG
• Saídas de 50 Ω (6 saídas) e diferenciais (8 saídas) presentes
• Divisor de frequência / Burst (acionado por software e hardware) / Portão / Disparo único
• Comunicações: versão OEM – CAN BUS; versão encapsulada – LAN, WIFI (opcional), RS232, USB (VCP) – via REST API ou DLL

Aplicações

• Lasers fs, ps & ns bloqueados em modo e comutados Q
• Disparo de um sistema de aquisição de dados
• Gerador de pulsos de uso geral
• Fonte de relógio do sistema precisa
• Conversão de trem de pulsos de laser em fonte de relógio limpa
• Todas as funções acima de uma vez

Funções de destaque

• Bloqueio a uma fonte de relógio externa (por exemplo, trem de pulsos de fotodiodo) para disparo bloqueado em fase
• Controle de taxa de disparo e circuito limitador para proteger componentes de laser
• Saídas simples e diferenciais
• Troca instantânea entre duas configurações em blocos de atraso, controlada por contador de burst, entrada de portão, divisor de frequência ou comandos de software
• Saída de pulso de sincronização de baixo jitter para sistemas de aquisição de alta velocidade (por exemplo, disparo de câmera streak), jitter típico de 3–5 ps
• Multiplexador controlável por software para monitorar sinais de saída
• Saída de relógio: frequência 1:1, 1:2
• Até 4 saídas de pulsos podem ser combinadas usando lógica OR, AND, NOT
• Saída DAC para controlar dispositivos como passagem AOM

Características / Especificações técnicas

• Modelo: SY4000
• Modos de canal: Disparo único, burst, normal, ciclo de trabalho, divisor de frequência
• Faixa de atraso: 0 a 150 ms
• Atraso negativo: -150 ms
• Largura de pulso: 2 ns a 150 ms
• Resolução: 25 ps
• Precisão: 25 ps + 0.000001 × atraso
• Base de tempo: 100 MHz, 0,2 ppm
• Jitter: < 30 ps
• Modo burst: 1 a 65535
• Nível de saída: 2,5 V, 4 V
• Impedância: 50 Ω
• Taxa de subida: 1,5 V/ns
• Modo gerador interno: Ciclo de trabalho
• Taxa interna: 50 ns a 100 seg
• Resolução interna: 10 ns ou 300 ps
• Precisão interna: 5 ns + 0.000001 × período
• Jitter interno: 100 ps RMS
• Taxa de entrada (disparo externo): DC a 20 MHz
• Limiar de entrada: 1,3 V
• Nível de entrada: LVTTL, TTL
• Inclinação de entrada: ascendente
• Jitter de entrada: < 100 ps RMS
• Atraso de entrada: < 13 ns; < 70 ns
• Interfaces de controle (OEM): CAN por padrão; RS232, USB, LAN, WLAN com placa adicional
• Interfaces de controle (encapsulado): CAN, RS232, USB, LAN, WLAN
• Fonte de alimentação (OEM): 12 V DC, 500 mA
• Fonte de alimentação (encapsulado): 90–264 V, 50–60 Hz
• Dimensões (OEM): 100 × 77 × 20 mm
• Dimensões (encapsulado): 105 × 86 × 85 mm
• Acessórios: Adaptador CAN-USB, placa de comunicação, cabos de alimentação incluídos
