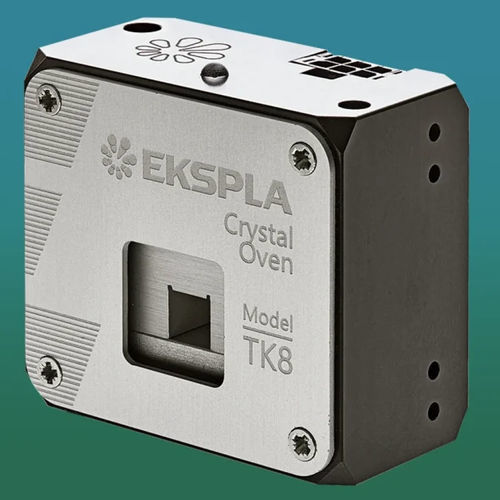

Forno de análise TK8

de crescimento de cristaissob medidapara altas temperaturas

O TK8 é um forno de cristais não lineares equipado com um termocontrolador integrado, projetado para controle preciso de temperatura de cristais não lineares desde a temperatura ambiente até 80 °C. Este dispositivo é adequado para uma ampla gama de cristais não lineares, incluindo KTP, LBO, CLBO, BBO, KDP, DKDP e LiNbO3, e é usado para aplicações de conversão de frequência como SHG, THG, OPO, SFG e DFG. O TK8 garante um acoplamento de fase eficiente, mitiga a absorção de água e previne picos de absorção em cristais não lineares. Ele acomoda cristais com aberturas de até 15×15 mm e comprimentos de até 20 mm, enquanto as variantes TK8L e TK8XL são projetadas para cristais de até 30 mm e 50 mm de comprimento, respectivamente. Cada forno é especificamente adaptado para um determinado tamanho de abertura de cristal e não pode acomodar cristais de tamanhos diferentes. A temperatura pode ser pré-ajustada na fábrica ou configurada pelo usuário através do conversor CAN-USB e software da Ekspla. O forno pode operar em modos autônomo ou de tempo presente. Versões personalizadas podem ser fabricadas para cristais com aberturas de até 60×60 mm ou mais.

Características

• Termocontrolador interno
• Aberturas de cristal personalizadas de até 60 x 60 mm ou mais
• Operação em alta temperatura (até 80 °C)
• Alta precisão (±0,5 °C)
• Controle digital via interface CAN

Aplicações

• Conversão de frequência de um feixe de laser para SHG, THG, OPO, SFG e DFG

Características / Especificações Técnicas

• Faixa de temperatura: Da temperatura ambiente até 80 °C
• Dimensões máximas do cristal: TK8: 15×15×20 mm; TK8L: 15×15×30 mm; TK8XL: 15×15×50 mm
• Passo de ajuste de temperatura: 0,01 °C
• Precisão: ±0,5 °C
• Estabilidade a longo prazo: ±0,05 °C
• Interfaces de controle: CAN
• Tensão de alimentação: 12–24 V
• Consumo de energia: <6 W (TK8, TK8L), <9 W (TK8XL)
• Dimensões (L×A×P): TK8: 48×44×26 mm; TK8L: 48×44×36 mm; TK8XL: 48×44×56 mm
• Posição do centro do cristal acima do pad: 16 mm
• Acessórios: Fonte de alimentação de parede (incluída por padrão), adaptador CAN-USB da Ekspla (incluído mediante solicitação), estágio de montagem H1 (incluído mediante solicitação)
