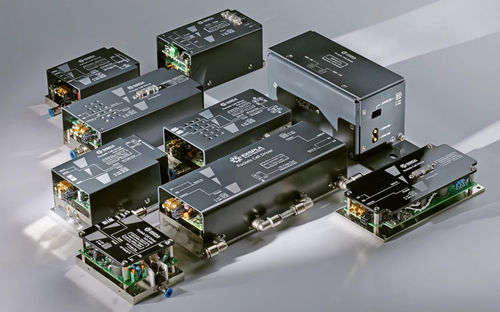

Controlador de célula de Pockels PCD & HV

Controladores de células Pockels de alta taxa de repetição e alta tensão com fontes de alimentação eficientes em termos energéticos, concebidos para um desempenho ótimo com células BBO, RTP, KD*P, KTP, LiNbO3 e CdTe Pockels. Estes controladores fornecem impulsos de saída de alta tensão até 9,8 kV, taxas de repetição até 6 MHz, tempos de subida de impulsos eléctricos tão curtos como 5,5 ns, durações mínimas de impulsos tão baixas como 0 ns e durações máximas de impulsos sem limite. Todas as especificações são medidas com uma carga de 6 pF. Caraterísticas

• Taxas de repetição de HV até 6 MHz
• Amplitude de pulso de saída de HV até 9,8 kV
• Tempos de subida/queda de HV elétricos tipicamente tão baixos quanto 5.5 ns a uma carga de 6pF
• Duração dos impulsos de alta tensão de 0 ns a infinito
• Modulação da amplitude de impulsos de saída de alta tensão independentes
• Projetado para BBO, RTP, KD*P, KTP, LiNbO3, CdTe células Pockels
• Fontes de alimentação HV complementares para cada versão de driver
• Os drivers podem ser adaptados para atender com precisão às necessidades do cliente OEM
• Tempos de resposta rápidos entre as fases de consulta, prototipagem e fabricação de alto volume

Aplicações

• Lasers industriais microusinagem, soldadura e corte
• Lasers médicos oftalmologia, dermatologia e cirurgia
• Lasers científicos investigação sobre fusão, espetroscopia e física de altas energias

Descrição Os drivers de célula Pockels, também conhecidos como interruptores rápidos de alta tensão, são projetados para carregar e descarregar a capacitância das células Pockels, que servem como parte integrante dos moduladores eletro-ópticos (EOMs) usados para seleção de pulso, bloqueio de modo, despejo de cavidade e q-switching de lasers de estado sólido. Os drivers de célula Pockels da Ekspla são ideais para células Pockels de BBO, RTP, KD*P, KTP, LiNbO3 e CdTe. Os controladores requerem uma entrada de alimentação HV tipicamente igual à saída HV do controlador (exceto para a série PCD-FAM, que permite a modulação da amplitude de cada impulso de saída por entrada de tensão analógica). São fornecidas fontes de alimentação HV complementares para cada versão. Para clientes OEM de grande volume, os controladores podem ser adaptados através da remoção de componentes excessivos para otimizar os parâmetros, o custo e o tamanho. Desempenho

• A forma típica do pulso de saída, a frente ascendente e a frente descendente são ilustradas em gráficos de desempenho.

Especificações dos drivers de célula Pockels

• Amplitude de pulso de alta tensão, máx: até 9,8 kV (dependente do modelo)
• Taxa de repetição de alta tensão, máx: até 6 MHz (dependente do modelo)
• Tempos de subida/descida de pulso de alta tensão, mín: tão baixo quanto 5.5 ns (dependente do modelo)
• Duração do pulso de alta tensão, min: tão baixo quanto 0 ns (dependente do modelo)
• Extensão da duração do pulso de alta tensão ao infinito: disponível em modelos selecionados
• Modulação da amplitude individual do pulso de alta tensão: disponível na série PCD-FAM
• Pausa mínima entre pulsos de alta tensão: tão baixo quanto 25 ns (dependente do modelo)
• Atraso do pulso de alta tensão: 25-45 ns (dependente do modelo)
• Jitter do pulso de alta tensão: < 100 ps
• Requisitos de alimentação (estágio de potência): U_{HV PS in} (V) = U_{driver out} (V), P_PS in (W) - ver configurações
• Requisitos de alimentação (estágio de controlo): 24 V
• Quantidade de impulsos de entrada de disparo externo: 1 ou 2
• Requisito de duração do impulso de disparo: > 20 ns
• Requisito de amplitude do impulso de ativação: 3.5-5 V (entrada de 50 Ω)
• Requisito de tempo de subida e descida do pulso de disparo: < 10 ns
• Faixa de tensão de modulação: 0.1-4,9 V (série PCD-FAM)
• Capacitância da carga (célula de Pockels): tipicamente ≤ 6 pF
• Comprimento dos cabos para a carga (célula de Pockels), máx: 10 cm
• Método de arrefecimento: condutivo, água, ou sem arrefecimento (ver configurações)
• Temperatura ambiente operacional/placa de base: ≤ 35°C
• Pinos de saída HV: 2 pcs para fios HV incluídos por defeito; fios HV entre o driver e a célula Pockels não incluídos
• Cabos de entrada HV e cabos de controlo: incluídos por defeito
• Fonte de alimentação HV: fontes de alimentação HV complementares disponíveis
• Adaptador CAN-USB (para fonte de alimentação HV): opcional

Tabela de Seleção de Modelos

• Múltiplos modelos disponíveis, incluindo as séries PCD-UHR, 2PCD-UHR, PCD-UHRS, PCD-UHV e PCD-FAM, cada um com taxas de repetição específicas, amplitudes de pulso de saída, tempos de subida / descida, faixas de duração de pulso, consumo de energia, métodos de resfriamento e dimensões.

Especificações das fontes de alimentação de alta tensão

• Fontes de alimentação de alta tensão com estrutura aberta (PCB) e embutida disponíveis
• Potência de saída: 5 W a 400 W (dependente do modelo)
• Opções de saída de alta tensão: até ± 4,4 kV (dependente do modelo)
• As dimensões variam de acordo com o modelo

Esquema de codificação do modelo PCD

• Esquema de codificação detalhado para a seleção do modelo está disponível na documentação.

Caraterísticas / Especificações Técnicas

• Pulsos de saída de alta tensão até 9,8 kV
• Taxas de repetição até 6 MHz
• Tempos de subida do impulso elétrico tão curtos como 5.5 ns
• Durações mínimas de impulsos tão baixas como 0 ns
• Durações máximas de impulsos sem limite
• Modulação de amplitude de impulsos de saída HV independentes (série PCD-FAM)
• Concebido para BBO, RTP, KD*P, KTP, LiNbO3, CdTe e células Pockels
• Fontes de alimentação HV complementares para cada versão de driver
• Personalizável para requisitos OEM
• Temperatura de funcionamento: ≤ 35°C
• Arrefecimento: condutivo, água ou sem arrefecimento (dependente do modelo)
• Fonte de alimentação: 24 V (controlo), a alimentação HV corresponde à tensão de saída
• Capacitância da carga: tipicamente ≤ 6 pF
• Acionamento: 1 ou 2 impulsos de entrada, duração >20 ns, amplitude 3,5-5 V
