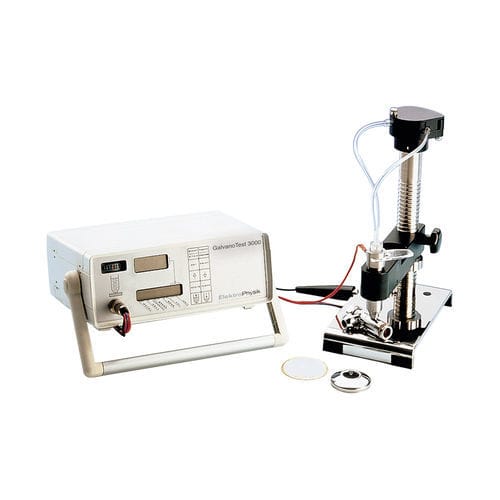

Medidor de espessura de revestimento GalvanoTest 3000

para metaisde bancadacoulométrico

Visão geral do produto
GalvanoTest é um medidor de espessura por método coulométrico (dissolução anódica) para revestimentos galvanizados como cromo, níquel, cádmio, cobre, latão, prata, ouro, estanho e zinco sobre substratos metálicos e não metálicos. A espessura é calculada a partir da corrente e do tempo medidos durante a dissolução eletrolítica controlada.

Informações do produto
Disponível como GalvanoTest 3000: modelo com bomba de circulação e grande volume de eletrólito para medições rápidas em série; indicado para peças muito pequenas e camadas de ouro. O modelo 2000 deixou de ser produzido. Fatores de calibração e ajustes são diretamente ajustáveis segundo o tipo de metal e a área de medição.

Aplicação

• Medida destrutiva de revestimentos galvânicos (ex.: Cr, Ni, Cd, Cu, latão, Ag, Au, Sn, Zn) em substratos metálicos e não metálicos.

Princípio de medição

• Dissolução anódica / método coulométrico (lei de Faraday): eletrólito e corrente dissolvem a camada metálica; a carga medida permite calcular a espessura.

Características

• 8 velocidades de dissolução aprox. 0,3–40 µm/min
• Áreas de medição de 0,25 a 8 mm² (copo eletrolítico opcional até ≈16 mm²)
• Faixa de medição 0,05–75 µm
• Acessórios para medição de fios (copo catódico) e peças pequenas
• Sensibilidade de desligamento variável para zonas de liga
• Calibração ajustável; 10 metais predefinidos e revestimentos especiais adicionais

Conteúdo da entrega

• Unidade GalvanoTest
• Suporte padrão com célula de medição e bico pulsador (GalvanoTest 2000)
• Suporte de medição com bomba de circulação integrada e célula tipo 1 (GalvanoTest 3000)
• Cabo de ligação unidade/suporte, juntas anelares, máscaras
• Eletrólitos (sob consulta), pipetas, frasco de resíduos, frasco spray
• Lápis de borracha dura, papel absorvente, manual de instruções

Especificações técnicas

• Combinações revestimento/substrato: >70 combinações padrão; superfícies planas e curvas; peças pequenas e fios; 10 metais predefinidos (Cr, Ni, Cu, latão, Zn, Ag, Sn, Pb, Cd, Au) + 8 revestimentos especiais
• Faixa de medição: 0,05…75 μm
• Célula de medição: com bomba de circulação (3000)
• Área de medição: junta 4 mm²; máscaras 1 mm² e 0,25 mm²; copo opcional 0,25–≈16 mm²
• Configurações: até 8 velocidades (≈0,3–40 μm/min), fatores de calibração ajustáveis, velocidade de desligamento variável
• Armazenamento de dados: 18 memórias de aplicação, até 2000 leituras; memória não volátil
• Avaliação estatística: média, desvio padrão, coeficiente de variação, contagem, mín./máx.; visualização/impressão imediata ou retardada
• Interfaces: MiniPrint, RS232 C, saída analógica; alarme de saturação do eletrólito
• Incerteza de medição: ≈5 % da leitura em 8 mm² após calibração
• Alimentação: 110/220 V 50–60 Hz, 10 W
• Dimensões e peso: ≈260×250×100 mm; aparelho ≈2,5 kg; suporte com bomba ≈3,0 kg
• Funções adicionais: impressão de curva de tensão para detecção de interfaces, menu de idiomas, unidades μm ou mils, voltímetro iluminado
