Medidor de espessura de revestimento MikroTest series

de cobrede açopara materiais não ferrosos

Visão geral

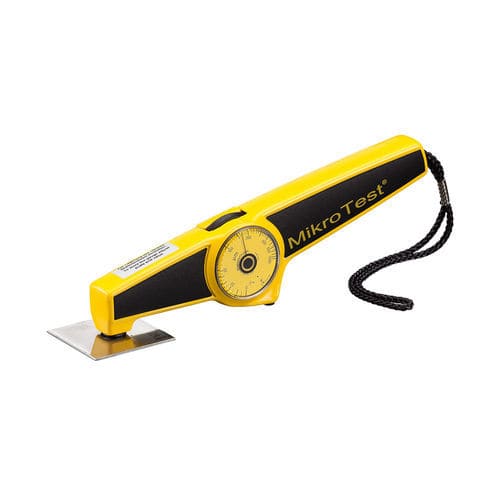

O MikroTest é um medidor mecânico de espessura de revestimento para medição não destrutiva de camadas não magnéticas em substratos ferromagnéticos, baseado no princípio de adesão magnética. A sua carcaça metálica e operação sem bateria tornam-no adequado a ambientes industriais.

Aplicações

• Medição de revestimentos não magnéticos: tintas, vernizes, esmaltes, cromo e zinco em aço.
• Revestimentos de níquel eletrodepositado em aço (modelo NiFe50).
• Revestimentos de níquel eletrodepositado em substratos não ferromagnéticos (modelos Ni50, Ni100): alumínio, cobre, plásticos.

Modelos e modos de funcionamento
MikroTest 5

• Acionamento manual: rodar a roda até ao batente e depois rodar lentamente para trás até o íman se soltar.
• MikroTest 5 G — Faixa 0–100 µm, para galvanização e pintura em aço.
• MikroTest 5 F — Faixa 0–1 000 µm, para pintura em aço.

MikroTest 6

• Acionamento automático por mola com mecanismo de trava: rodar a roda até ao batente e ativar a sequência de medição automática.
• MikroTest 6 G — 0–100 µm.
• MikroTest 6 F — 0–1 000 µm.
• MikroTest 6 S3 — 0,2–3 mm, para esmalte, plásticos ou borracha sobre aço.
• MikroTest 6 S5 — 0,5–5 mm.
• MikroTest 6 S10 — 2,5–10 mm.
• MikroTest 6 S20 — 7,5–20 mm.
• MikroTest 6 Ni50 — 0–50 µm, níquel eletrodepositado em substratos não ferromagnéticos.
• MikroTest 6 Ni100 — 0–100 µm.
• MikroTest 6 NiFe50 — 0–50 µm, níquel eletrodepositado em aço.

Princípio de medição
Adesão magnética segundo DIN EN ISO 2808, método 7A.

Características

• Carcaça robusta em fundição de zinco.
• Íman com estabilidade a longo prazo produzido pela ElektroPhysik.
• Faixas de medição desde µm até 20 mm conforme a variante.
• Compensação de peso permite uso em todas as posições: horizontal, vertical e invertida.
• Medição em superfícies curvas possível.
• Operação mecânica, sem bateria.

Conteúdo de entrega

• Dispositivo MikroTest.
• Manual de instruções.
• Estojo macio.

Especificações técnicas

• Faixas: 6 S3: 0,2–3 mm; 6 S5: 0,5–5 mm; 6 S10: 2,5–10 mm; 6 NiFe50: 0–50 µm (outras variantes conforme listadas).
• Aplicações por variante: S3/S5/S10 — esmalte, plástico, borracha sobre aço; NiFe50 — níquel eletrodepositado sobre aço (aço ST 33–ST 60).
• Tolerância: S3/S5/S10 ±5% da leitura; NiFe50 ±2 µm e +8% da leitura.
• Área mínima de medição (Ø): S3 30 mm; S5 50 mm; S10 50 mm; NiFe50 20 mm.
• Raio mínimo de curvatura (convexo/concavo): S3 15 mm/25 mm; S5 15 mm/25 mm; S10 15 mm/25 mm; NiFe50 10 mm/25 mm.
• Espessura mínima do substrato: S3/S5 1,0 mm; S10 2,0 mm; NiFe50 0,5 mm.
• Temperatura ambiente: -20 °C a 100 °C.
• Dimensões: aparelho 215 × 55 × 29 mm; estojo 235 × 185 × 46 mm.
• Peso: estojo com aparelho aprox. 560 g.
