Medidor de espessura de película seca MiniTest 700 series

de açopara materiais não ferrososde revestimento

Visão geral dos benefícios

• Processamento digital integrado no sensor (SIDSP) para leituras rápidas e repetíveis
• Pontas de sonda resistentes ao desgaste e alta imunidade EMC para uso industrial
• Capacidade de medição até 35 mm dependendo do sensor
• Menus gráficos e textos de ajuda em 20 idiomas para operação em campo

Informações do produto

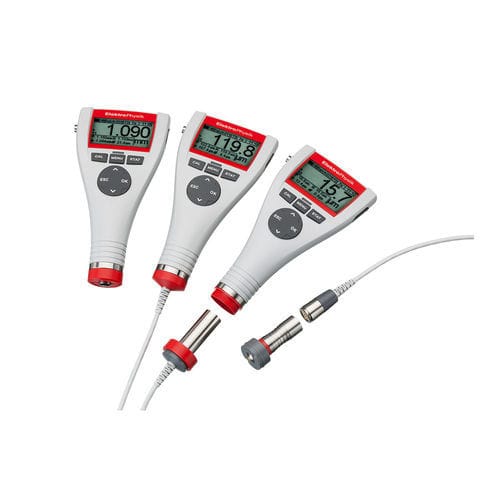

A série MiniTest 700 inclui três modelos para medição não destrutiva da espessura de revestimentos em substratos ferromagnéticos e condutores: MiniTest 725 (básico, sensor integrado), MiniTest 735 (padrão, sonda externa com cabo) e MiniTest 745 (flexível, sondas intercambiáveis com conexão por cabo ou Bluetooth). Existem dois modos de medição: modo único (até 70 leituras/min) e modo contínuo (até 20 valores/s). Armazenamento e interfaces variam conforme o modelo.

MiniTest 725

• Sonda interna fixa (sensor integrado)
• Memória: até 10.000 leituras armazenadas em 10 grupos

MiniTest 735

• Sondas externas intercambiáveis conectadas por cabo
• Memória: até 10.000 leituras armazenadas em 10 grupos

MiniTest 745

• Sondas intercambiáveis — internas, externas (cabo) ou sem fio (Bluetooth)
• Memória: até 100.000 leituras armazenadas em 100 grupos

Sensores (SIDSP)
SIDSP (Sensor Integrated Digital Signal Processing) integra um microprocessador na cabeça do sensor para recolher, filtrar e pré‑processar valores de medição. Vantagens: maior precisão e repetibilidade, compensação de temperatura, pontas de sonda polidas e resistentes ao desgaste, calibração individual de fábrica, compensação automática de condutividade para metais não ferrosos e alcance de medição até 35 mm dependendo do sensor.

Aplicações

• Peças pequenas, ranhuras e áreas de difícil acesso (sondas miniatura Ø 2,5 mm)
• Carroçaria automóvel e superfícies com geometria variável
• Componentes aeroespaciais com ligas de diferentes condutividades
• Medidas em furos e locais de difícil acesso (sondas de tubo)
• Proteção anticorrosiva em grandes estruturas de aço (registo em grande volume no local)
• Ambientes com pó ou humidade (sondas heavy‑duty)
• Revestimentos espessos (ex. sonda F15 até 15 mm no aço) e superfícies altamente abrasivas (sondas especiais)

Operação e transferência de dados
Unidades operadas por menu gráfico com textos de ajuda multilingues. Rotinas de calibração predefinidas conforme normas internacionais e modo especial para substratos ásperos. Transferência de dados via USB ou Bluetooth para PC, tablet ou smartphone. Inclui MSoft 7 basic; atualização para MSoft 7 professional disponível.

Princípios de medição

• Indução magnética (sondas tipo F) segundo DIN EN ISO 2808 método 7C
• Correntes de Foucault (sondas tipo N) segundo DIN EN ISO 2808 método 7D

Características

• Medidas de alta precisão (precisão típica até 15 mm dependendo da sonda)
• Interfaces USB e Bluetooth para exportação de dados e impressão
• SIDSP para maior precisão e repetibilidade
• Sondas universais com deteção automática do substrato (aço / não‑ferrosos)
• Longa vida útil das sondas devido a pontas resistentes ao desgaste
• Funções estatísticas abrangentes e estatísticas por blocos configuráveis
• Armazenamento: 10.000 leituras (725/735) ou 100.000 leituras (745)
• Ecrã gráfico com iluminação ajustável e orientação em 20 idiomas

Conteúdo de fornecimento

• Unidade MiniTest 725, 735 ou 745
• Sensor SIDSP (à escolha)
• Bolsa de ombro com clip de cinto
• Conjunto de calibração com padrões e placa(s) de referência zero
• Manual multilíngue em CD
• Estojo de transporte em plástico
• 2 pilhas AA (LR06)

Especificações técnicas

• Tipos de sensor: 725 = interno fixo; 735 = externo com cabo; 745 = interno/externo intercambiável
• Séries de medição (grupos): 725 = 10; 735 = 10; 745 = 100
• Memória: 725 = 10.000; 735 = 10.000; 745 = 100.000 leituras
• Calibração: calibração de fábrica, 1/2/3 pontos, método especial para substratos rugosos, offset ajustável
• Normas/procedimentos: ISO 19840:2004(E), SSPC‑PA2, SS 184160, AS 3894.3, normas DIN EN ISO
• Monitorização de limites: sinais óticos e acústicos
• Unidades: µm, mm, cm / mils, inch, thou
• Interfaces: Bluetooth® 4.0 / Bluetooth Smart®, Mini‑USB
• Impressora: impressora ASCII padrão ou impressora Bluetooth ElektroPhysik
• Alimentação: 2 x AA (LR‑06) ou acumuladores NiMH AA (HR6)
• Temperatura de funcionamento: -10 °C a +60 °C
• Temperatura de armazenamento: -20 °C a +70 °C
• Dimensões: 157 x 75,5 x 49 mm
• Peso: aprox. 175 g (725/745), 210 g (735) conforme a sonda
