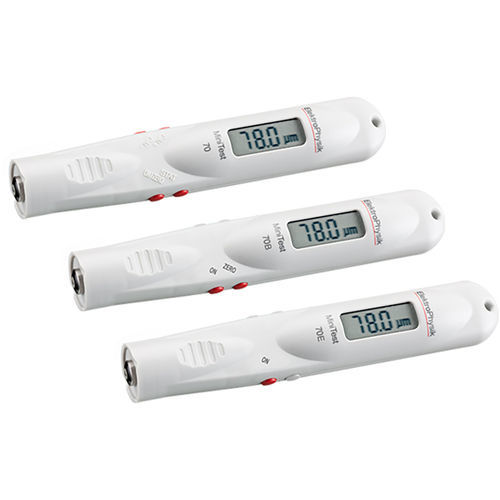

Medidor de espessura de revestimento MiniTest 70 series

de cobrede açopara materiais não ferrosos

Visão geral do produto
O MiniTest 70 é um medidor de espessura de revestimento em formato caneta com sensor integrado, destinado à medição não destrutiva de camadas não magnéticas (tintas, plásticos, cromo, etc.) em substratos ferromagnéticos (aço) e de camadas isolantes em substratos condutores (alumínio, cobre, aço inox austenítico). Pontas de sonda montadas em mola e resistentes ao desgaste aumentam a durabilidade em superfícies abrasivas ou rugosas.

Principais vantagens

• Medida precisa até 3 mm em aço (F) e até 2,5 mm em metais não ferrosos (N).
• Sensor duplo que identifica automaticamente o substrato e seleciona indução magnética ou correntes parasitas (função dual não disponível no modelo E).
• Pontas de prova resistentes ao desgaste para longa vida útil em ambiente industrial.
• Design compacto e leve — aprox. 80 g, formato caneta para uso portátil.

Variantes

• MiniTest 70 F: Visor de estatísticas (n, média, desvio padrão, máximo, mínimo). Apenas para substratos ferromagnéticos (ex. aço). Faixa de medição 0–3 mm. Calibração 1 ponto e 2 pontos.
• MiniTest 70 FN: Visor de estatísticas. Para substratos ferromagnéticos e não ferromagnéticos (ex. alumínio, latão). Faixa 0–3 mm em aço e 0–2,5 mm em não ferrosos. Calibração 1 ponto e 2 pontos.
• MiniTest 70 B‑FN: Para substratos ferromagnéticos e não ferromagnéticos. Faixa 0–3 mm (aço) e 0–2,5 mm (não ferrosos). Calibração 1 ponto.
• MiniTest 70 E‑FN: Para substratos ferromagnéticos e não ferromagnéticos. Faixa 0–3 mm (aço) e 0–2,5 mm (não ferrosos). Funções dual conforme o modelo.

Aplicações

• Medição não destrutiva da espessura de revestimentos não magnéticos (vernizes, esmaltes, cromo, zinco) em materiais base ferromagnéticos (ex. aço).
• Medição de camadas isolantes (vernizes, anodização) em metais não ferrosos (ex. alumínio, cobre, aço inox austenítico, latão).

Princípios de medição

• Indução magnética (sensores tipo F) conforme DIN EN ISO 2808, método 7C.
• Correntes de Foucault (sensores tipo N) conforme DIN EN ISO 2808, método 7D.

Características

• Faixas de medição: F: 0–3 mm; N: 0–2,5 mm.
• Processamento de sinal de 32 bits integrado (dependendo do modelo) e reconhecimento automático do substrato para resultados consistentes em produção.
• Repetibilidade e precisão adequadas para controlo de qualidade (veja especificações técnicas).
• Alimentação: 1 × pilha AA (LR06); design leve para inspeções móveis.

Conteúdo da entrega

• Equipamento MiniTest 70 com sensor integrado.
• Manual de instruções.
• 1 × pilha AA (LR06).
• Placa(s) de referência zero e padrões de controlo.
• Bolsa de cintura.

Especificações técnicas

• Formato do dispositivo: formato caneta compacto com sensores integrados; aprox. 157 mm de comprimento, Ø 27 mm; peso ≈ 80 g.
• Faixas de medição: F: 0–3 mm (118 mils); N: 0–2,5 mm (95 mils).
• Precisão: ±(1,5 μm + 3% da leitura) com calibração de 1 ponto; ±(1,5 μm + 2% da leitura) com calibração de 2 pontos (dependendo do modelo).
• Repetibilidade: ±(1 μm + 1% da leitura).
• Resolução em faixa baixa: 0,5 μm.
• Raio convexo mínimo: 5 mm; raio côncavo mínimo: 40 mm.
• Espessura mínima do substrato: F: 0,5 mm; N: 0,04 mm.
• Unidades: métricas / imperiais selecionáveis.
• Calibração: padrão, 1 ponto e 2 pontos (conforme variante).
• Estatísticas (variantes F, FN): n, média, desvio padrão, min, max.
• Temperatura de operação: −10 °C a 60 °C. Armazenamento: −20 °C a 70 °C.
• Normas referenciadas: DIN EN ISO 2808 (métodos 7C / 7D) e outras normas do setor.
